筛板精馏操作单元实验台

时间：2023-12-28 17:20:14 实验台

筛板精馏操作单元实验台,中型齿轮传动综合性能测试实验台

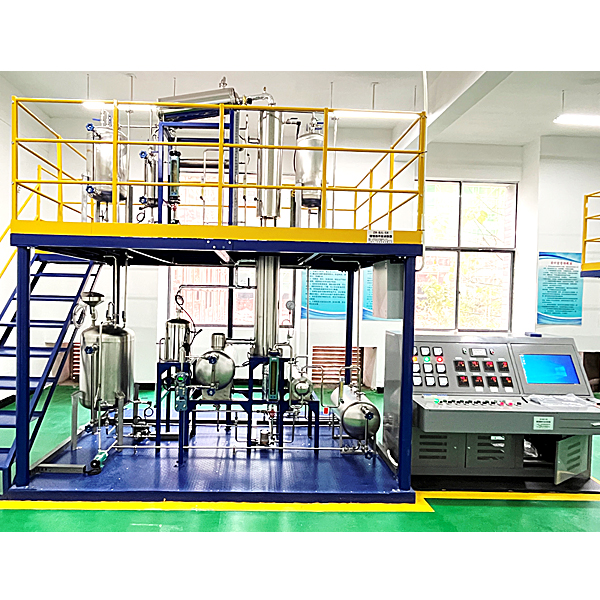

一、实训装置组成及特点
1、设备框架：长*宽*高：约3800*2000*3700mm，上层及下层平台主骨架用8#槽钢，辅助骨架用4#角钢，4个安装支柱用Φ89*3钢管。平台板用δ3扁豆型花纹板。楼梯放在框架左侧，楼梯骨架用4#角钢，楼梯板用δ3扁豆型花纹板。护栏竖式安装柱用30×30×δ1.5方钢管，横向管用Φ25*δ1.5钢管。防锈红丹底漆，面漆为工业蓝色。
2、装置运行介质为乙醇-水体系，分析仪器为酒精比重计。
3、筛板精馏塔体：主体不锈钢φ108×100×4mm，不少于10节塔，包含玻璃观测段，筛板精馏塔的玻璃观测段涵盖两块塔板，便以学员充分观测筛板塔的塔板结构及工作状况。
4、机械设备配置：精馏塔体、再沸器、原料罐、成品罐、回流罐、进料预热器，进料温度加热器，塔顶列管换热器，塔底产品冷凝器，附属管道及阀门。
5、动力输送设备：不锈钢离心泵、计量泵、循环泵等。
6、设备设计配套有循环泵，可将产品、塔底残液循环回原料罐混合继续循环使用，减少实验物料及废水排放。
7、检测配置：再沸器温度自动控制，进料流量自动控制，回流罐液位自动控制，塔顶产品流量自动控制，冷凝水流量控制，进料温度自动控制。塔板温度检测，塔压降自动检测，塔釜液位自动检测。塔顶冷凝水联锁再沸器加热；原料液预加热与进料泵联锁；流量检测及压力检测要求；自动检测及就地检测冗余设置。
4、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，信号线，线槽等。
二、实训装置实现功能
（1）.了解板式精馏塔的结构，熟悉筛板式连续精馏塔的工作原理、基本结构及物料流程，掌握筛板精馏塔的工艺流程。
（2）.通过高硼硅玻璃观察塔板上气─液传质过程全貌，学会和掌握测定筛板式精馏塔的全塔效率和单板效率。
（3）.掌握筛板精馏塔的基本操作和调节方法；

筛板精馏操作单元实验台,中型齿轮传动综合性能测试实验台

技术参数和功能要求
1.1 测试试验功能
“齿轮传动性能综合性能测试试验台”的试验对象为各种类型的齿轮传动装置，主要完成下列性能试验：
(1).齿轮传动回转运动精度测试实验。
(2).齿轮传动背隙测量与扭转刚度测试试验。
(3).齿轮传动空载摩擦转矩测量试验。
(4).齿轮传动机械效率测试试验。
(5).齿轮传动变载荷下的综合性能试验。
2.1 主要技术参数
2.1.1 驱动部分
驱动电机功率：3 KW
驱动电机额定转速：1500rpm
驱动电机转速变化范围：200-3000rpm（变频或伺服驱动调速）
2.1.2载荷部分
磁粉制动器  200Nm 630Nm各一台。
载荷大小由控制系统通过电流控制和自动稳定，有手控和载荷时间谱输入两种功能。
2.1.3传感器部分
扭矩传感器  50Nm 500Nm。精度小于0.2%FS
角位移传感器两套，2000栅/转
温度传感器  精度≤0.1摄氏度
