化工仪表维修工竞技实验台

时间：2024-01-13 14:34:07 实验台

化工仪表维修工竞技实验台,偏心机构测绘实验台

一、实训装置特点
被调参数囊括了工业上常用的液位、温度、流量、压力四大参数；
执行器中既有调节阀仪表类执行机构，又有变频器、调压模块等电力拖动类执行器；
系统除了改变调节器的设定值作阶跃扰动外，还可以在对象中通过手操作阀制造各种扰动；
一个被调参数可用不同动力源、不同的执行器、不同的工艺线路下可演变成多种调节回路，以利于讨论、比较各种调节方案的优劣；
能进行多变量控制系统及特定过程控制系统实验；
各种控制算法和调节规律在开放的实验软件平台上都可以控制；
实验数据及图表在MCGS软件系统中很容易存储及调用，以方便实验者进行实验后的分析与比较；
在信号的处理上，还预留了整套的信号接口，可用于以后系统的扩展，如：现场总线、DCS等控制系统；
在可以运用MCGS强大的软件体系，组建一个小的局域网控制。
在整体实训装置中，设有温度故障排除功能、调节阀故障排除功能、卡件故障排除功能等
二、实训装置对象组成

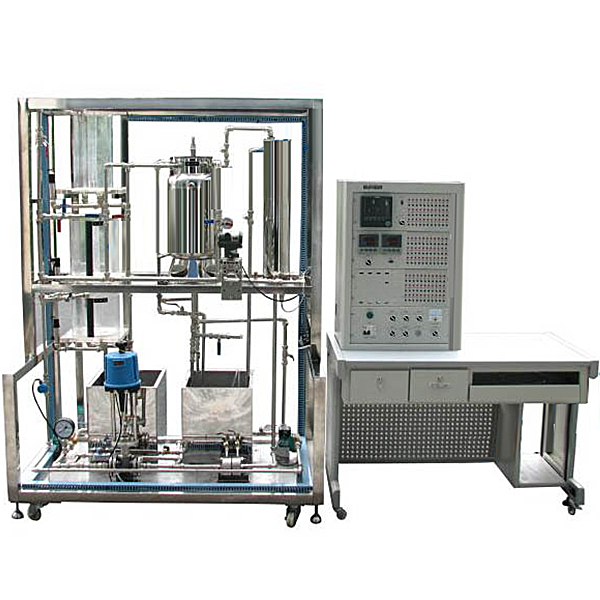

该实训装置包括一组有机玻璃三容水箱，每个水箱装有液位传感器；同时具有两路供水系统，一路由循环水泵、调节阀、孔板流量计+EJA的差压变送器组成，另一路由变频器、循环水泵、涡轮流量计组成，通过阀门切换，任何一组供水可以到达任何一个水箱。--为实现温度控制，该实验装置专门设计了一只常压电加热锅炉、一只强制对流换热器。常压电加热锅炉分内胆和夹套两层，内胆由电加热器提供热源，由一路供水系统提供水源，锅炉内胆装有防干烧装置来确保设备安全；夹套由一路供水系统提供冷却水。通过改变电加热器的加热功率或冷却水/待加热水的流量来影响内胆水温和夹套水温。锅炉内胆和夹套均安装有热电阻测温元件，在内胆里面，还装有一个就地温度显示仪表。

化工仪表维修工竞技实验台,偏心机构测绘实验台

功能：
1、机构组装训练；
2、机构零件尺寸测量训练；
3、机构装配图绘制训练；
4、机构零件图绘制训练；
产品参数
1、产品材质：铝合金精制，采用数控机床精加工并经阳极氧化工艺制作（不接受翻砂粗制工艺），各个零件均需装到铝合金测绘箱内，内置缓冲嵌入式材料格挡；
2、为方便安全测绘箱子尺寸：约365×265×120mm
3、详细配置：
左端盖、右端盖、上盖、升降杆、下盖。
职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
