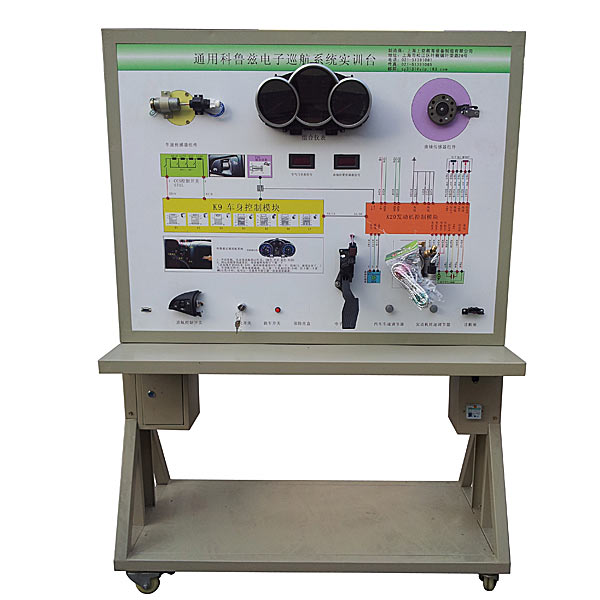

汽车电子定速巡航系统实验台

时间：2024-01-24 18:15:39 实验台

汽车电子定速巡航系统实验台,粉尘粒度分布实验台

一．功能简介
该设备采用汽车电子式汽车巡航系统实物为基础，充分展示汽车巡航系统的组成结构和工作过程。
适用于学校对汽车巡航系统理论和维修实训的教学需要。

二、功能特点
1.真实可运行的汽车电子巡航系统，充分展示汽车电子巡航系统的组成结构。
操纵油门踏板位置传感器可实现节气门开度的调，可真实展示电子节气门的工作原理和工作过程；操纵巡航控制开关和车速信号，设定巡航状态，引擎控制单元可对节气门开度进行调节，真实演示汽车电子巡航系统的工作过程和工作原理。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电子巡航系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测巡航系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板上安装有故障指示灯和诊断座，可连接专用或通用型汽车解码器，对巡航控制单元进行读取故障码、清除故障码等自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。

汽车电子定速巡航系统实验台,粉尘粒度分布实验台

一、原理、用途及特点：
除尘系统所处理的粉尘均具有一定的粒度分布。粉尘的分散度不同，对人体健康危害的影响程度和适用的除尘机理就不同。对粉尘的粒径分布进行测定可以为除尘器的设计、选用及除尘机理的研究提供基本的数据。粉尘粒径分布的测定方法包括有巴柯离心分级测定法，液体重力沉降法（移液管法）和惯性冲击法等。本装置系统为液体重力沉降法（移液管法）。
液体重力沉降法是根据不同大小的粒子在重力作用下，在液体中的沉降速度各不相同这一原理而得到的。粒子在液体（或气体）介质中作等速自然沉降时所具有的速度，称为沉降速度，其大小可以用斯托克斯公式表示。
二、主要参数：
1、可在2~40μm自由选择分为6段，
2、全部共8级。
3、装置外形尺寸：800×400×1500mm
4、电源 220V 功率800W、
5、根据粉体种类不同，所用的分散液也不同，推荐实验的粉体采用滑石粉。分散液为六偏磷酸钠水溶液，浓度为0.003mol/L。
三、主要配置：
1、沉降瓶3只；
2、移液管3只；
3、带三通活塞的10mL容器3只；
4、称量瓶5只；
5、注射器2只；
6、乳胶皮管3根。
7、透明有机玻璃制作恒温水浴1套、
8、加热管1只、功率800W、
9、数字温度控制仪1台、
10、温度控制系统1套、
11、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、
10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
