汽修电工实验台

时间：2024-01-24 18:13:22 实验台

汽修电工实验台,三相生物流化床实验台

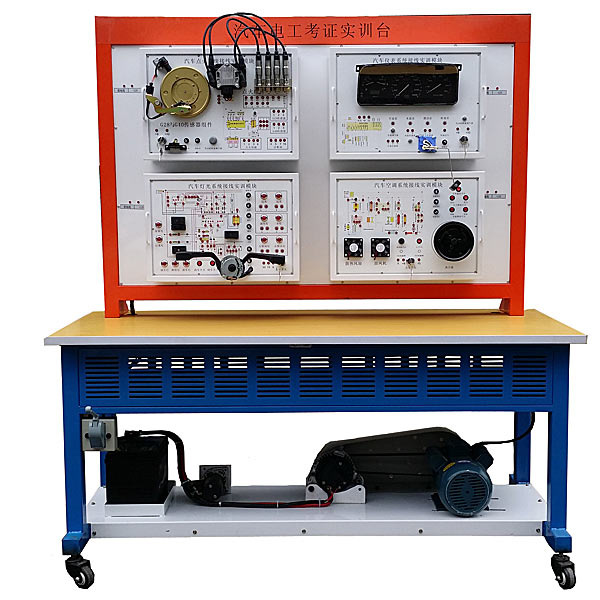

一．产品简介
本产品选装搭配汽车各类型单元模块板，展示汽车各类型单元模块系统的结构与原理；设置有直流与交流电流系统，各单元模块板可灵活拆卸与安装，适用各类型单元模块板实训与考核。
满足汽车电工考证实训考核需要。

二．结构组成
模块化双面原车电器制作的挂件，钢木结构焊接冲压等组件、电源开关、+12V与+5V直流电源、各类型信号模拟装置、可移动钢木组合台架等。

原车灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、空调电路系统、全套电器的连接线、实训考核台、移动台架等。
包含汽车电器系统：
1-照明插接模块、2-车窗与中控系统电器插接模块、3-雨刮器系统电器插接模块、4-音响系统插接模块、5-发动机点火与喷射系统模块；6-仪表系统电器模块；7-充电模块；8-起动模块；9-空调模块。

汽修电工实验台,三相生物流化床实验台

一、实验目的和原理：
三相生物流化床是气、液、固三相直接在流化床体内进行生化反应，不另设充氧设备和脱膜设备。载体表面的生物膜依靠气体的搅动作用，使颗粒之间激烈摩擦而脱落。充氧方式有减压释放空气充氧和射流曝气充氧等形式。由于有时可能有少量载体被带出床体，因此在流程中通常有载体（含污泥）回流。
二、主要技术指标及参数：
1、处理水量：10～20L/h
2、床内污水停留时间：4～8h
3、沉淀池污水停留时间：1.85～3.7h
4、三相生物流化床 DN200 H1500 H总＝1770（内有导流管）
5、A载体可选用轻质陶粒Ø1.3mm
6、B载体可选用空心塑料（聚乙烯、聚丙烯）圆小球
7、装置外形尺寸：1200mm×400mm×2100mm
8、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，200×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、生物流化床1套、透明有机玻璃材质、壁厚7mm，Ø200×1500mm、含空心塑料圆小球1套、
5、竖流式沉淀池 1套、透明有机玻璃材质、壁厚7mm，Ø250×400mm、
6、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率30W；
7、空气压缩机1台、电源：AC220V、功率：550 W、**气量：36L/min，气量容积8L、
8、防腐蚀污泥回流泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
9、流量测量与调节：转子流量计1只、（6～60L/ h）
10、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
11、配套UPVC连接管道和阀门（中财品牌）。
