汽车电动后视镜反光镜系统实训台

时间：2023-12-25 16:48:07 实验台

汽车电动后视镜反光镜系统实训台,机械传动创意组合性能测试实验台

一、产品简介

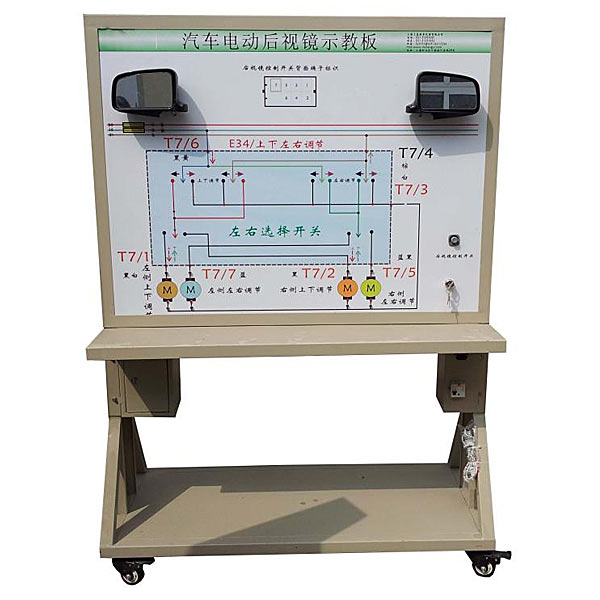

该设备采用汽车电动后视镜系统实物为基础，充分展示汽车电动后视镜系统的组成结构和工作过程。
适用于学校对汽车电动后视镜系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车电动后视镜系统，充分展示汽车电动后视镜系统的组成结构。
2.操纵电动后视镜开关，真实演示汽车电动后视镜系统的工作过程。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车电动后视镜系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车电动后视镜系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
6.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。

汽车电动后视镜反光镜系统实训台,机械传动创意组合性能测试实验台

一、实验项目：
1、典型机械传动装配实训及性能测试实验。
2、新型机械传动装置装配实训及性能测试实验。
3、传动系统组合装配实训及性能测试实验。
4、机械传动方案优化设计性实验。
5、机械传动创意组合设计性实验。
单级传动项目7种；两级传动项目42种；三级传动项目210种；四级传动方案，合计259。
二、基本结构：工作平台机械部分由平板、机柜和各传动模块组成；传动模块由电机、磁粉加载器、轴承支座、直齿圆柱齿轮传动、斜齿圆柱齿轮传动、园锥齿轮传动、蜗杆传动、V型带传动、同步带传动和滚子链传动等十大模块构成，机柜使用优质冷轧钢板经钣金制成；平板采用优质的45钢制造，平板上根据各传动模块的组成需要，铣制连接用的T型槽，电机采用直流伺服电动机，电机通过轴承座连接，安装在平板上；用磁粉制动器作为加载器，它也采用轴承座安装在平板上。
1、主要零部件：
（1）900×480mm平板（带机柜）：1套；
（2）电机组件：1套；
（3）制动器组件：1套；
（4）轴承支座组件：2套；
（5）直齿圆柱齿轮传动组件：1套；
（6）斜齿轮传动组件：1套；
（7）圆锥齿轮传动组件：1套；
（8）蜗杆传动组件：1套；
（9）带传动组件：1套；
（10）同步带传动组件：1套；
