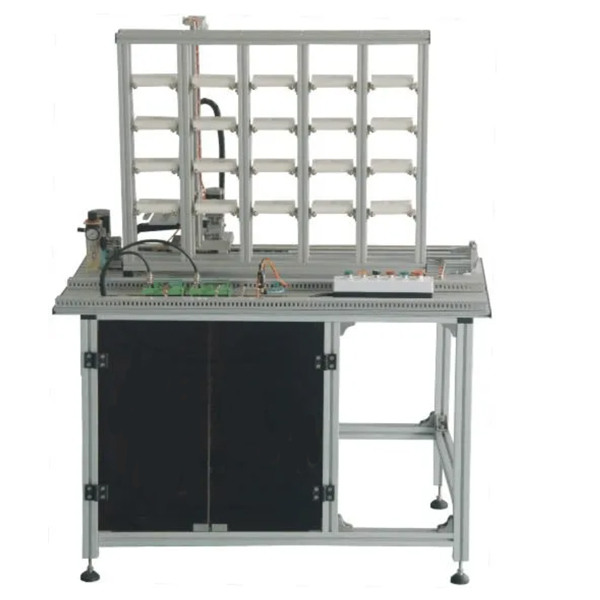

立库控制系统实验台

立体仓库实训装置是根据实际工业生产中使用的立体仓库（高架库）实物为模本，并进行了相应的缩小和适当的简化而设计完成的具有实际操作功能和实验功能的一套产品。本装置采用了常见的各种物品为"仓库"的存取对象，通过 的控制可以完成分类、出库、入库等工作。使用 VisualBisic6.0 编程软件开发的上位机控制软件，管理存取对象的出入库等工作。

技术参数

电源：单相 220V AC ± 10% 50HZ
外型尺寸：
功耗：＜0.5k VA
温度： 0 ℃～ 40 ℃；
环境湿度：＜ 90% （ 40 ℃）；
安全保护措施具有接地保护、漏电保护功能，安全性符合相关的国标标准。

可进行以下项目的实训

西门子 S7-200 plc 的基本指令实训（ PLC 种类及型号可由学校具体选择）
基于 PLC 控制的步进电机系统实训
基于 VisualBisic6.0 的 PLC 控制界面运用（上位机软件）
通过上位机软件进行货物的分类、出入库管理
上位机与 PLC 的通信
基于 PLC 控制的立体仓库实训

配置

立体仓库实训系统包括实训台、库架、西门子 224PLC （晶体管）、步进电机及驱动、控制面板、开关电源等。
实验台：采用铝合金制作而成，简洁耐用而且美观大方；
库架：包括铝合金组装而成的五列四层架体和一个单独的存取架；

立库控制系统实验台,变风量中央空调系统实验台

一、概述
1、VAV是Variable *r Volume（变风量系统）的简称，在空气调节系统，为了应对末端负荷的变化，在输冷/热介质流量不变的情况下，通过改变风量来调整需要冷/热量的输送以满足变化的需求。 VAV（变风量空调系统）是一种通过改变送风量来调设计标准、《采暖、通风与空气调节设计规范》（GBJ19-87-2003）。《通风与空调工程质量检验评定标准》（GBJ304-2002）《简明通风设计手册》（GB50194-2002）《压缩机、风机、泵安装工程施工及验收规范》（JBJ29-2002）《电气装置安装工程低压电器施工及验收规范》（GB50254-96）《大气污染物综合排放标准》（GB16297-1996）。《环境空气质量标准》（GB3095-1996）、《城市区域环境噪声标准》（GB3096-93）《建筑设计防火规范》（GB50016-2006）、《公共建筑节能设计标准》（GB50189-2005）。
2、实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（**）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、**）》、《家用制冷设备原理与维修》等课程。
二、产品参数
1、box支管路内风速6～8m/s, 干管路内风速8～14m/s；6个通用输入点(UI),2个数字输入点田(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO)，可测量风量风阀控制器4-20MA，压差传感器4-20MA。
2、通风设备设计风量：通风柜面风速：0.3～0.8 m/s，单台通风柜设计风量1500m3/h，
3、换气次数：换气数：8～12次/小时
4、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
5、装置容量：＜4.8kVA
6、外形尺寸：4000mm×1000mm×2000mm
7、制冷剂类型：R22
8、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
