整车电器线路实验台

时间：2024-01-14 18:25:04 实验台

整车电器线路实验台,机械设计课程创意组合实验台

一、产品简介

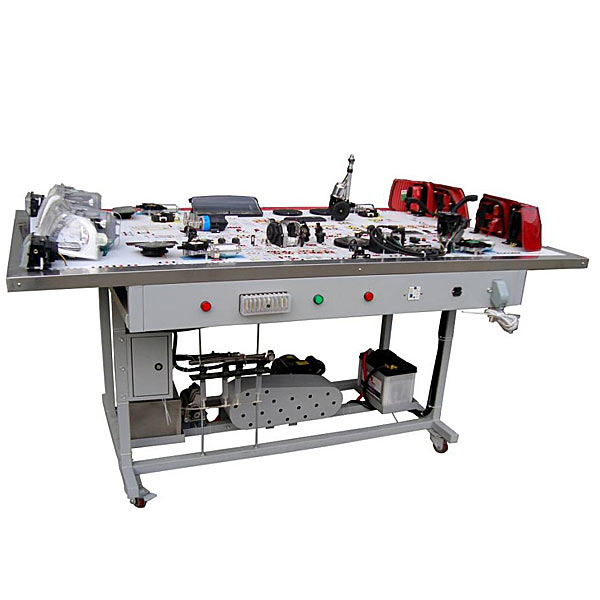

该设备采用整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。

整车电器线路实验台,机械设计课程创意组合实验台

机械设计课程设计实训平台能完全满足高等院校"机械设计课程设计"教学大纲内容要求，完全实现学生自己动手能力测量、测绘、判断、对比、分析，加深理解，巩固所学专业知识。

一、实验项目
1、齿轮传动方案创新设计与拼装
2、轴承支承组合方案创新设计与拼装
3、齿轮传动中心距的计算、测量与调整
4、齿轮传动间隙的测量与调整
5、零部件结构设计构思与测绘
6、传动比的计算与验证
7、减速器外形构思设计与实现
8、轴承润滑密封方式的构思设计与实现
9、减速器附件的选择、构思设计与拼装
10、减速器典型零件结构设计分析
11、机械设计系列8种减速器外形设计实训与错误分析
12、累计实验项目为101项
二、实验实训台结构配置及技术参数
工作台桌有2mm厚冷轧钢板表面喷塑制作；长1600宽1300高800mm桌面上排列设有用于放置零件的展示盒。桌下方设有储物抽屉3个，桌面工作区安装有纵向和横向交错设置，两个方向的定位槽分别等距均匀分布1400mm*360mm整体件（为T形槽）2个工作区各一件，实验桌上还通过铰轴设有可调角度，显示器两台，通过与所开实验相一致的虚拟引导软件，实现动画引导实验过程。可供4至6名学生同时进行实验。
三、实验区零件配置
圆锥圆柱、展开式、分流式、同轴式、蜗轮蜗杆上下置式、单级圆柱式、单级圆锥式整体模块；剖分式一段箱体模块、剖分式二段箱体模块、剖分式三段箱体模块、第一轴传动组件模块、第二轴传动组件模块、第三轴传动组件模块、端盖密封模块、轴模块、压板腰形孔固定螺栓固定螺母垫圈模块；端盖密封模块、第一端盖模块、第二端盖模块、齿轮模块、齿轮轴模块、轴承模块、轴承端盖模块、密封件模块、平台底座模块、标准件模块、配套工具模块、机箱底座机盖模拟模块，零件总数为390余件。
规格260mm×160mm×500mm。
