流量检测及控制系统实训装置

时间：2023-12-20 16:52:39 实验台

流量检测及控制系统实训装置,电动车驱动示教实训装置

实验目的：
了解流量控制的方式，掌握流量测试及校正的常用方法，并通过各种流量检测设备的集成对各种仪器的误差和性能有定量的认识。
主要配置：

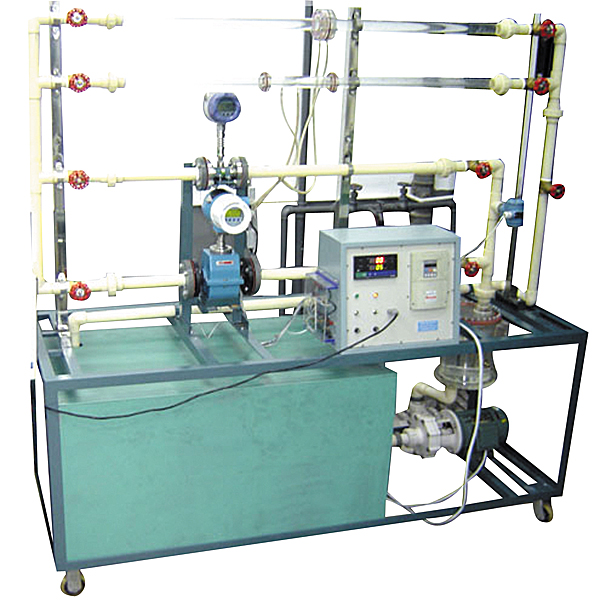

循环水箱，计量水箱、水泵，有机玻璃稳压罐、管路、有机玻璃测试管段、涡轮流量计、孔板流量计、文丘里流量计、涡街流量计、差压传感器、变频器、铂电阻温度传感器，巡检仪、不锈钢支架及控制柜。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、循环水箱容积40L，材质PVC。
3、标定计量水箱容积20L，材质有机玻璃。
4、防腐循环水泵，功率550W，流量3.5m3/h，扬程35m。
5、有机玻璃稳压罐容积10L。
6、APS循环管路，φ32mm、φ25mm、φ20mm不同管径有机玻璃测试管段。
7、涡轮流量计，孔板流量计，文丘里流量计，涡街流量计。
8、差压传感器：量程0-150KPa；变频器调节转速。
9、温度测量Pt100铂电阻温度传感器，精度：0.5级。
10、8路万能信号输入巡检仪显示温度、流量、差压、转速。
11、实验所用的流体-水为全循环使用设计，充分节约水资源
12、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
13、外形尺寸：1800×500×1800mm（长×宽×高），可移动式设计，带脚轮及禁锢脚。
14、建筑大楼与智能楼宇电气安装虚拟仿真软件

流量检测及控制系统实训装置,电动车驱动示教实训装置

一．产品简介
选用原装纯电动轿车高压电控总成和永磁同步电机；原装配套变速箱和传动轴；高压动力线和低压控制线与动力电池和管理系统实训台对接，实训台保留原车功能；真实展示纯电动轿车电驱动传动系统核心零部件之间的连接控制关系、安装位置和运行工况，以及高压系统安全注意事项，培养学员对纯电动轿车电驱动传动系统故障分析和处理能力。
适用于各类型院校新能源纯电动汽车驱动传动系统课程教学和维修维护实训。
二.功能特点
1.各主要部件安装在实训平台上，保留原车电气连接方式，断电后可方便拆装，训练拆装线束与电器，掌握高压系统零部件拆装和安全保护要点。
2.动力高压配电箱上盖采用透明5mm有机玻璃改装，清晰观察了解控制原理和内部控制元件。
3.驱动传动系统实训台高压电源由动力电池和管理系统实训台提供，与动力电池和管理系统实训台连体工作，配套连接电缆线，保留原车连接方式。
4.教学板完整显示电驱动系统工作原理图，安装检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图等；
5.传动轴输出端安装原车制动器，模拟车辆负载系统，通过调整两端负载大小，真实展示电驱动传动系统不同工况下（启动、加速、匀速、减速、停车、爬坡等）电流和电压等数据变化规律。
6.设备由平台和教学板组成，平台水平放置，安装原车零部件；底部安装4个带自锁脚轮装置。
7.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，教学板底座上配有30cm左右的台面，方便放置资料、轻型检测仪器等。
