一、产品简介
设备满足“全国职业院校技能大赛” “汽车自动变速器拆装与检测”项目比赛要求，可对自动变速器进行拆卸与装配技能的实训考核。

二、功能特点
1.材 质：
该设备整体框架采用40×40mm高强度的方钢，四周蒙钢板焊接而成，表面经喷涂工艺处理，台面采用304不锈钢制作。
2.结 构：
该设备主要由实训台、网孔板、2T手动压床与隐藏式减速翻转机构组成。

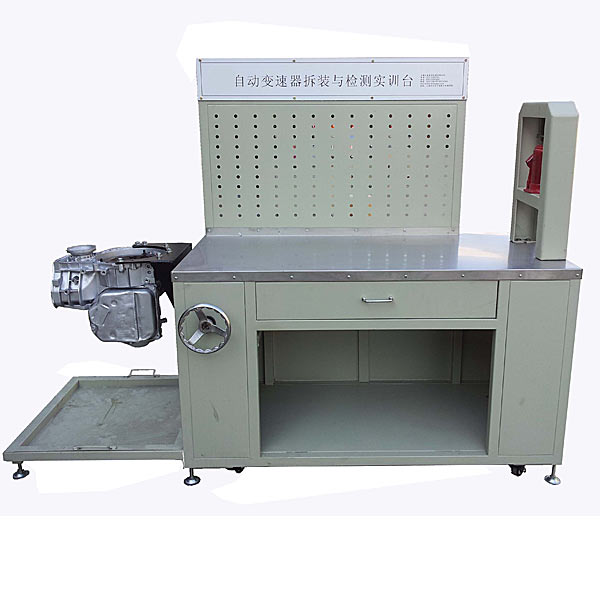

网孔板安装在实训台正前方，配备有专用挂钩，配专用工具，便于挂置自动变速箱元器件与专用工具使用；实训台右侧安装有2T手动压床，用于变速箱轴承拆装作业；实训台正面上部设有抽屉，用于放置专用测量工具，下部为元器件存放柜；实训台左侧设有隐藏式减速翻转机构，可使变速器旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配；设置有活动式接油盘。
3.该设备配备大众01M自动变速器总成(带电子阀线束，易于拆装)，并装在专用隐藏式减速翻转翻转架上。
4.实训台底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。
5.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）




变速器拆装检测实验台,智能数据采集系统液压高压实验台

智能数据采集系统液压实验台具有开发测试分析系统，通过对流量、压力、功率、转速、时间、温度、计算机人机画面 -- 计算机智能数据采集、分析、处理、--自动生产报表、曲线等一系列智能化动作后,完成各类常规的液压回路、各类阀泵的动静态测试等实验。通过实验，对液压系统的性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌握和提高。
1 液压泵站部分技术要求
①　由1台手动变量柱塞泵（做定量泵用，方便调整流量大小）和1台限压式变量叶片泵组成，分别设置独立的液压回路。
②　手动变量柱塞泵最大流量80ml/r,额定压力20MPa，配6级电机30kW；限压式变量泵 (叶片泵)排量20ml/r，额定压力12MPa，配4极电动机7.5kW。
③　油箱：公称容积大于 200L；附有液位、油温指示计，吸油、回油滤油器、安全阀（分别配），分别设置回油口，出油口，一个泄油口（液面以上回油箱）。
④　泵站系统管路设计和液压元件、辅件的选用需满足回路的最大工作压力和流量。
⑤　测量电机的输出功率（油泵的输入功率）方式：测电机的输入功率，配上电机的传动效率曲线图（电机厂家提供）算出电机的输出功率（油泵的输入功率），电机和油泵直联。
⑥液压气压传动设计与控制虚拟仿真软件
