流化床干燥单元实验台

时间:2023-12-19 19:36:48 实验台
流化床干燥单元实验台,电机、变压器维修及检测实验台

一、流化床干燥单元操作实训设备系统组成及特点

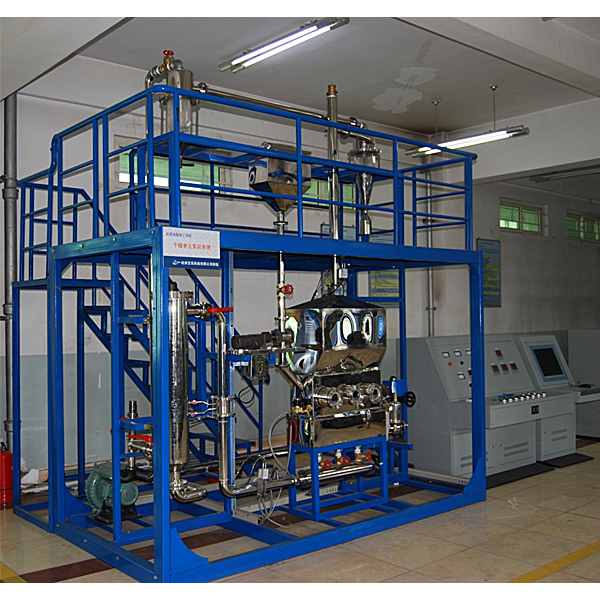

1、框架\楼梯\护栏:框架长×宽×高:约3000×1500×3500mm,楼梯宽度700mm。设备总安装尺寸:3700×1500×3500mm。整机采用钢质安装框架(两层设计,一层平面方便操作、检修、出入,二层有安全斜梯通上并有护栏、防滑花纹板),防锈红丹底漆,喷烤漆处理。紧固件:与法兰,阀门,框架,楼梯,护栏,支架配合。
2、机械设备配置:流化床干燥器、外板翅式预热器,旋风分离器、布袋除尘器,不锈钢锁风连续取样器,附属管道及阀门。流化床干燥器:不锈钢,玻璃观测孔,三流化干燥室。
3、动力输送设备:高效低噪漩涡风机、锁风连续给料机。
4、检测配置:床层温度检测控制,干燥物料量控制,干燥器风量检测控制,电加热预热器温检测控制;流化干燥器进、出口风温检测,流化干燥塔取样物料水分测定,床层压降检测。
5、就地智能仪表电器控制台:约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位,并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护;同时每一组强电输出都有旋钮开关控制,保证设备安全,操作控制便捷;装有分相指示灯,开关电源,接触器,固态继电器,自锁开关,塑铜线,橡套线,屏蔽线,铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表+工控组态软件的方式就地进行独立测控,完成各实训项目。系统也可采用DCS控制系统。
6、装置可体现工厂情景化,尽量贴近工厂实际,突出重点;可进行装置开车准备、开车、正常操作、停车、设备维护等方面的技能操作训练、工艺指标控制操作技能训练,同时可满足化工工艺专业高级工、技师、高级技师培训大纲的教学及培训要求。

流化床干燥单元实验台,电机、变压器维修及检测实验台


流化床干燥单元实验台,电机、变压器维修及检测实验台


一、概述

ZRDJB-01 电机、变压器维修及检测实训装置 本装置是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测的技能实训平台,可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程,结合机械工业出版社和中国劳动保障部《国家职业标准―维修电工》《职业技能鉴定培训教材―维修电工》等相关内容,同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

二、技术参数

1、输入电压:三相四线制~380V±10% 50Hz

2、工作环境:环境温度范围为-5~+40℃  相对温度<85%(25℃)

3、装置容量:<1.5KVA

4、外形尺寸:1300mm×750mm×1300mm

三、装置的配备

1、电源控制屏   控制屏为铁质双层亚光密纹喷塑结构,铝质面板

2、实训桌

实训桌上方附有防静电绝缘橡胶垫,为了便于绕线和实训室的管理,将手摇式电子计数线绕机固定在桌面上,桌子下方设有放置铜线的绕线柜。

3、主控功能板

(1)三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。

(2)控制屏面板上设有指针式交流电压表三只,观测三相电网电压。

(3)三相可调交流电源,通过1.5KVA三相同轴自耦调压器进行调压,可输出三相0~450V及单相0~250V可调电压。

(4)直流电源部分: 220V/0.5A直流电源一组,还有短路保护功能。 0~250V可调直流高压电源一组,带有过压保护及短路保护功能。

4、仪表功能板

(1)提供交流数字电流表三只,测量范围0~5A,精度0.5级,三位半数显。

(2)直流数字毫安表一只:测量范围0~2000mA,三位半数显,精度0.5级。

(3)智能功率、功率因数表一只:由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值的取样信号经A/D变换,采用先进的DSP技术计算有功功率、无功功率,功率表精度为0.5级,电压、电流量程分别为450V、5A,可测量负载的有功功率、无功功率、功率因数及负载的性质;还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询。
