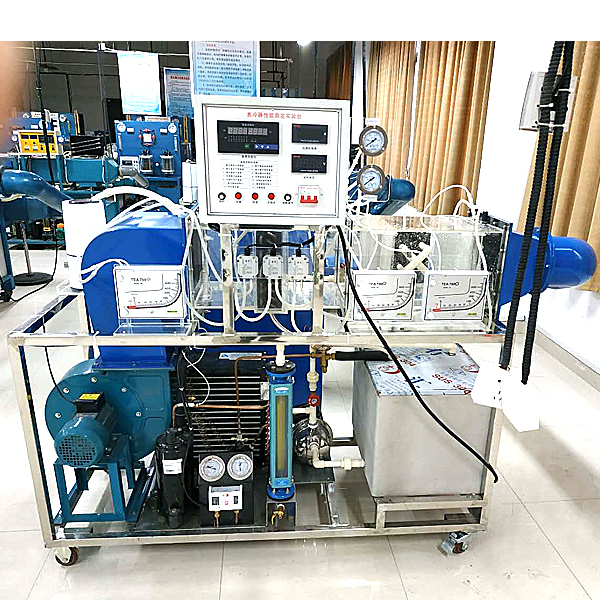

喷水室空气表冷器实验装置

时间：2025-12-16 02:30:43 实训装置

喷水室空气表冷器实验装置,金属加工示教陈列实训台

1 、产品应用范围：
可用于了解喷水室及空气表冷器的组成，通过实验加深对直接接触式和表面式热湿交换设备性能的区别，掌握测量喷水室和表冷器温度、相对湿度、阻力特性的方法；熟悉换热量、热交换效率系数和接触系数的测定方法。
2 、产品使用工作环境：
2.1工作环境温度： 0-40℃。
2.2工作环境湿度： < 80% (无冷凝)。
2.3电源：单相220V，50 Hz。
3 、技术及性能参数：
3.1冷水系统：压缩机、冷凝器、蒸发器盘管、高压水泵、流量计、喷水室、喷嘴、表冷器、恒温室、低噪音风机、加湿器、电加热器。
3.2测量控制系统：控温仪表、测温仪表、数显电流电压表、微压表、笛型管）。
3.3其它参数
风道断面尺寸：250*250mm
压缩机：1000W，制冷量 2730W 品牌：日立1.5P
水泵：自吸式喷射泵，Q＝4.2m3/h，H=35m，N= 370W，电压220V ，50Hz
离心通风机：电机功率750W 电压220V 风量2850m3/h全压490Pa 转速1400r/m 低噪音风机

喷水室空气表冷器实验装置,金属加工示教陈列实训台

一、概述：
金属切削加工是运用机床，按预定的加工要求从坯件上切去多余金属的加工方法，它是机械加工方法，它是机械制造业中应用较广泛的加工方法之一。
二、技术规格：
1、金属加工教学陈列柜由十个单体陈列柜组成，陈列柜体外形尺寸：1200×400×1850㎜；尺度比例设计符合人机工程要求.
2、陈列柜体采用1.0mm冷轧钢板喷塑制作，柜体刚性好，外形美观大方；柜内陈列面板为高密度板，承载性好；
3、柜内上部有陈列柜名称，方便识别；
4、柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档；
5、柜底装有万向轮，方便移动。
6、模型材料采用有机玻璃与工程塑料制作。
7、虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，***终一步为正确做法。
