起重机电路实验装置

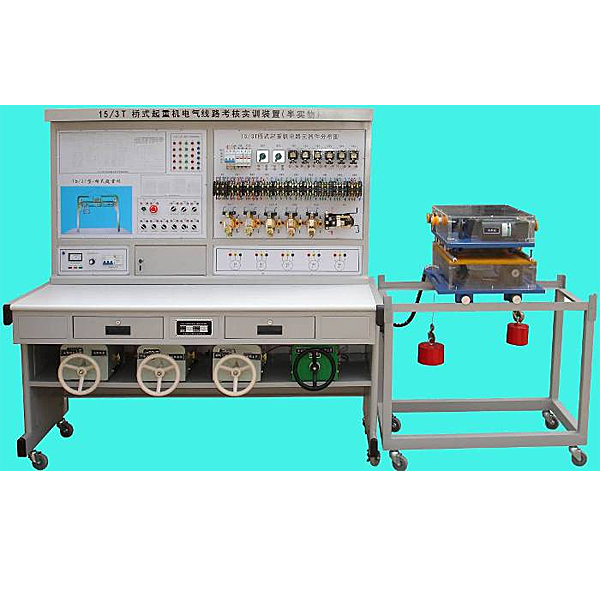

桥式起重机电气技能实训装置（半实物）增加了20/5T桥式起重机仿真半实物模型，通过接口把起重机电气部分和实物模型连接起来，将起重机的各运动过程全部展现出来，更加真实，直观。

2、结构要求

1.20/5T型桥式起重机半实物仿真模型是参照实际20/5T 型桥式起重机的功能，并按一定尺寸比例缩小而设计的；

2.本套装置电气部分的操作，能实现20/5T型桥式起重机各种运动，它包括：副钩上下控制、主钩上下控制、小车前后控制及大车的左右运动控制；

3.起重机电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

4.通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力。

5.所有故障点设置均在控制面板后面，正面为操作面和电器元件。

4、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电路线路分析；

3．通过观察机床模型的运动，了解机床的实际运动；

4．通过测量找出线路中的故障点，对镗床的故障排除；

5．设置故障点，作为维修电工的技能考核装置；

5、故障设置：

1．起重机主钩不能启动；

2．副钩不能启动；

3．小车不能动作；

4．大车不能动作；

5．小车运动失去限位保护；

6．大车运动失去限位保护；

7．小车不能向后；

8．主钩提升故障；

9．主钩下放线路故障；

10．大车不能向左；

起重机电路实验装置,脉冲筛板萃取塔实验台

装置特点
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
4、塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。
5、塔内构件及管道均由304不锈钢材质制作。
6、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、了解脉冲筛板萃取塔的结构。
2、掌握脉冲筛板萃取塔性能的测定方法。
3、了解筛板萃取塔传质效率的强化方法。
主要配置
筛板萃取塔、空压机、流量计、脉冲控制器、电磁阀、水泵、填料、储液罐、缓冲罐、数字显示仪表、304不锈钢框架
公用设施
水：装置自带不锈钢水罐，连接自来水接入。 实验物料：水--- 煤油。
电：电压AC220V，功率2KW，标准单相三线制。
技术参数
1、筛板萃取塔，塔两端直径较大部分为上澄清段（油水分离）和下澄清段。中间为两相传质段，在塔的下澄清段装有脉冲管和轻相分布器；在上澄清段设有重相分布器、轻相出口以及缓冲器。萃取操作时，由脉冲发生器提供的脉冲气流使塔内液体作上下往复运动，迫使液体经过筛板使分散相破碎成较小的液滴分散在连续相中，并形成强烈的上下湍动，从而促进传质过程的进行。
