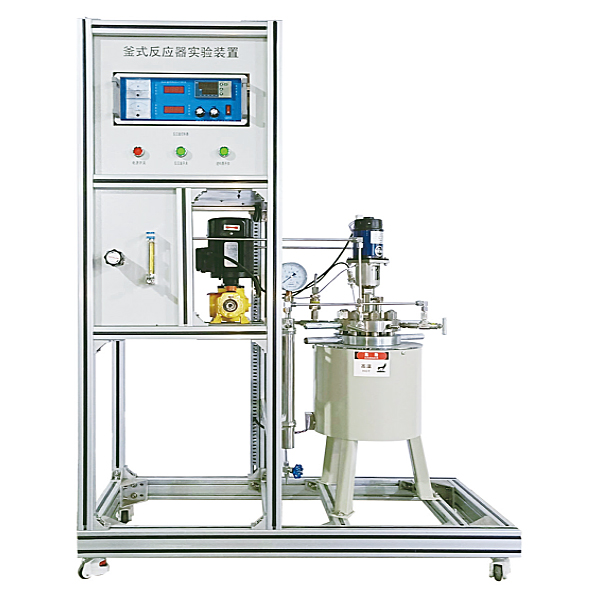

装置功能
1、了解釜式反应器的工作原理。
2、学习反应釜的操作流程。
3、学习反应釜的温度、压力等控制方法。
4、可实现移动终端扫装置上和说明书上二维码，能够获取装置教学视频介绍。该视频是本实验装置的教学视频，学生可课前预习或者进入实验室后观看装置操作流程及注意事项。
设计参数
搅拌电压：0—200V、转速: 0--1500 r/min。
操作压力：0-5MPa、操作温度：常温-200℃。
公用设施
水：：装置冷凝器连接自来水。
电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
主要配置
不锈钢反应釜、数显转速表、磁力搅拌器、不锈钢调压阀、柱塞式计量泵、气体流量计、压力表、温控仪表、高品质铝合金型材框架。
技术参数
1、反应釜由电加热炉、反应装置、搅拌和传动系统，以及安全阀等组成。
2、304不锈钢搅拌反应器，反应釜容积1.0L，使用压力范围：常压-5MPa，**使用温度200℃，釜盖上进气口配针型阀、取样口配针型阀、防爆口配安全阀。
3、压力控制采用304不锈钢调压阀。
4、釜加热炉功率：1.5KW。电阻丝穿线碳化硅炉管，**加热温度300℃
5、搅拌装置为磁力搅拌，搅拌速度无级调速，转速：0-1500r/min。
6、转子流量计LZB-3，测量范围：16-160ml/min，1台。
7、反应器内温度显示：宇电*701，1台。
