一、概述

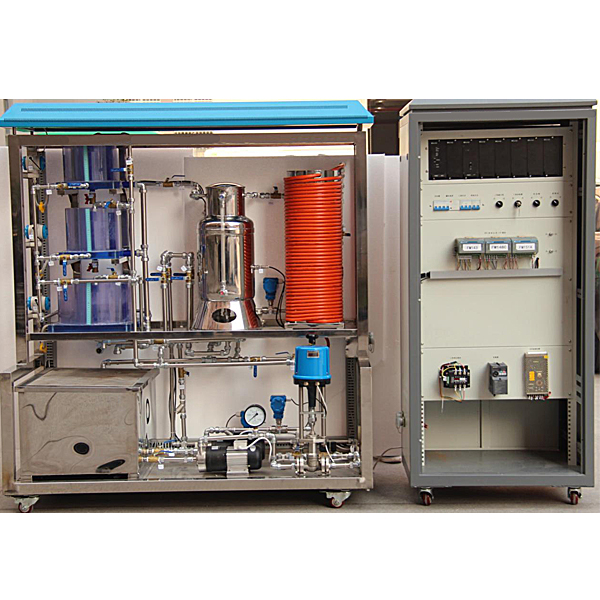

本实训装置由硬件和软件两部组成，其中硬件包括控制柜、智能仪表、DCS控制等单元组成；软件包括数据库软件、设备组态软件、设备编程软件、工业组态软件、服务软件包及工程数学软件等组成。
信号接口面板：控制对象中的仪表信号和电气信号转移到信号接线板上，提供*、AO、DO等传感器检测及执行器控制信号接口，便于连线组成不同的控制系统。通过安全型接插式导线将实验板与信号板之间进行不同的配线，以完成过程控制各类实验。
系统网络分为监控网络、系统网络和控制网络三个层次，监控网络层实现工程师站、操作员站、**计算站与系统服务器的互连，系统网络层实现现场控制站与系统服务器的互连，控制网络层实现现场控制站与过程的通讯。
二、配置及功能
（一）系统整体结构
1、系统网络架构从上至下由管理网（MNET）、系统网（SNET）、控制网（CNET）三层构成。管理网为可选网络层，用于和厂级生产管理系统如MES、第三方管理软件等进行通讯，并可通过INTERNET实现安全的信息发布，实现数据的**管理和共享。
2、系统网连接工程师站、操作员站、历史站和控制站等系统节点，支持P-TO-P（对等网）、C/S（客户机/服务器）、P-TO-P和C/S（混合）三种网络结构，可快速构建星型、环型或总线型拓扑结构的高速冗余网络，符合IEEE802.3 及IEEE802.3u 标准，100/1000Mbps 自适应。
分布式过程控制系统实训装置,恒温恒湿机组系统实验装置
一、 概 述
恒温恒湿机组系统实验装置是采用直流式空气处理系统，并配置压缩机、风冷冷凝器、蒸发器、加湿器、电加热器和风管等真实部件，可测量压力、温度、湿度等过程参数。通过对本装置的实验，能使学生熟悉直流式系统的空气处理过程，并得到热工测量和计算的基本训练。本装置适用于“制冷空调原理及应用”、“制冷空调技术”、“建筑电气控制技术”等课程的实验教学。
二、 装置特点
1、安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
2、直观性好：装置直观展示了恒温恒湿机组空气调节系统的结构，风道采用有机玻璃面板，可清楚地看到空气循环系统的组成部件
3、恒温恒湿空调采用大风量，低焓差的送风方式，以保持较小的温、湿度均恒性。而普通家用空调送风方面力求舒适。一般恒温恒湿空调送风量为普通家用空调送风量的2~3倍。
4、 因湿度快速变化，机组需要频繁除湿，而恒温恒湿空调采用制冷除湿方式，所以要求空调制冷系统能频繁启动，对制冷系统要求非常高；而家用空调压缩机不能频繁启动，设置有压缩机三分钟停机保护。
5、实验台面板上喷绘有恒温室恒湿机组制冷流程图，
6、采用了二用节流方式：1.手动节流，2.毛细管节流
7、可选择电子膨胀阀节流方式
