钻床电路实验装置

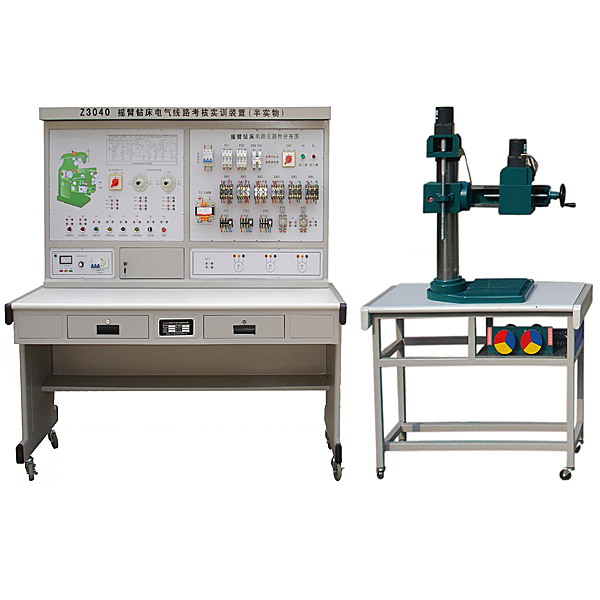

摇臂钻床电气技能实训装置（半实物）增加了Z3040B摇臂钻床仿真半实物模型，通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观。

2、结构要求

1．Z3040B型摇臂钻床半实物仿真模型是参照实际Z3040B型摇臂钻床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的操作，能实现Z3040B型 摇臂钻床各种运动，它包括：主轴正反转、摇臂升降等运动；

3．机床电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

4．半实物模型上所用电机的电压等级与实际使用的机床是完全相同；

5．通过故障设置，可以使学生能真实的了解到故障点与实际机床的联系，使学生掌握实际的电气线路维修保养的动手能力；

6.所有故障点设置均在控制面板后面，正面为操作面和电器元件。

3、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电路线路分析；

3．通过观察机床模型的运动，了解机床的实际运动；

4．通过测量找出线路中的故障点，对镗床的故障排除；

5．设置故障点，作为维修电工的技能考核装置。

故障设置：

1．照明不亮；

钻床电路实验装置,反应釜实验台

装置功能
1、了解釜式反应器的工作原理。
2、学习反应釜的操作流程。
3、学习反应釜的温度、压力等控制方法。
4、可实现移动终端扫装置上和说明书上二维码，能够获取装置教学视频介绍。该视频是本实验装置的教学视频，学生可课前预习或者进入实验室后观看装置操作流程及注意事项。
设计参数
搅拌电压：0—200V、转速: 0--1500 r/min。
操作压力：0-5MPa、操作温度：常温-200℃。
公用设施
水：：装置冷凝器连接自来水。
电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
主要配置
不锈钢反应釜、数显转速表、磁力搅拌器、不锈钢调压阀、柱塞式计量泵、气体流量计、压力表、温控仪表、高品质铝合金型材框架。
技术参数
1、反应釜由电加热炉、反应装置、搅拌和传动系统，以及安全阀等组成。
2、304不锈钢搅拌反应器，反应釜容积1.0L，使用压力范围：常压-5MPa，**使用温度200℃，釜盖上进气口配针型阀、取样口配针型阀、防爆口配安全阀。
3、压力控制采用304不锈钢调压阀。
4、釜加热炉功率：1.5KW。电阻丝穿线碳化硅炉管，**加热温度300℃
5、搅拌装置为磁力搅拌，搅拌速度无级调速，转速：0-1500r/min。
6、转子流量计LZB-3，测量范围：16-160ml/min，1台。
7、反应器内温度显示：宇电*701，1台。
