一、脉冲/转盘萃取单元操作实训装置系统的组成及特点

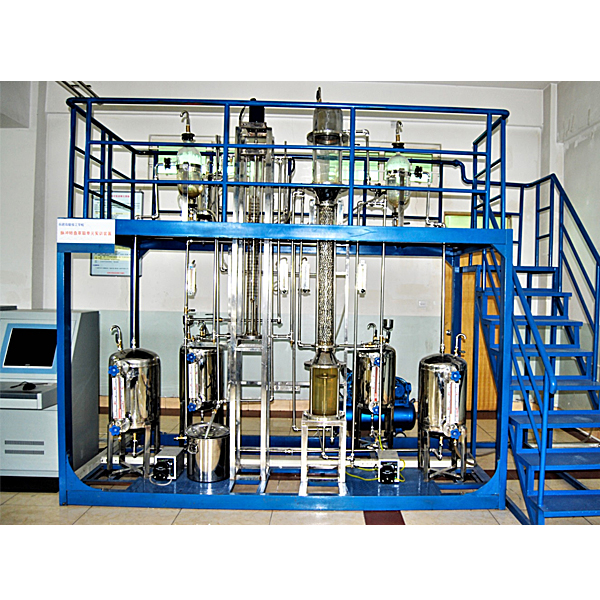

1、框架\楼梯\护栏：框架长×宽×高：约3000×1500×3500mm，楼梯宽度700mm。设备总安装尺寸：3700×1500×3500mm。整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处理。紧固件：与法兰，阀门，框架，楼梯，护栏，支架配合。
2、系统由脉冲/转盘萃取双萃取单元操作实训装置对象组成，所有不锈钢设备均进行不锈钢精细抛光处理，体现整个装置的工艺完美性。塔节采用优质无机玻璃制作，视觉效果好，脉冲萃取塔塔体：玻璃主体，硬质玻璃φ125×1200mm；上、下扩大段不锈钢φ200×500mm；填料为不锈钢φ16 mm扁环。转盘萃取塔径 ф85×1500mm，不锈钢动/静环。
3、萃取塔萃余分相罐采用特制的高硼硅玻璃可视萃余分相罐，萃余分相现象清晰可见。装置运行介质为煤油—苯甲酸—水物系，萃取轻相物料可循环使用。
4、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。系统也可采用DCS控制系统。
4、装置可体现工厂情景化，尽量贴近工厂实际，突出重点；可进行装置开车准备、开车、正常操作、停车、设备维护等方面的技能操作训练、工艺指标控制操作技能训练，同时可满足化工工艺专业**工、技师、**技师培训大纲的教学及培训要求。
萃取塔操作单元实训装置,船舶冷库实操实验台
一 概述
船舶冷库系统综合实训考核装置 是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，按照职业学校的教学和实训要求研制和开发的产品。该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空调调节与技术运用》《冷库工程与运作管理》、《冷库制冷工艺》等的实训教学及制冷专业中级、**工的鉴定及考核。
二 装置特点
1、该船舶冷库实训装置具有电力拖动控制、自动控制、和手动控制方式，配温度传感器及采集仪表。
2、直观性强：船舶冷库装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件。
3、实训性强：可进行实际冷库电路控制电器工业自动化实训制冷系统及化霜系统的全流程工作实训。
4、装置设有手动膨胀阀，可在自动热力膨胀阀损坏时代替热力膨胀阀工作，
5、故障报警系统，当设备发生故障时，故障报警系统会自动响钤。
6、高温库设有蒸发器压力调节阀，可自由调节高温库的温度。
7、主机压缩机设有制冷能量调节阀门装置，可保护压缩机在单个冷库工作是的制冷剂流量供给。
