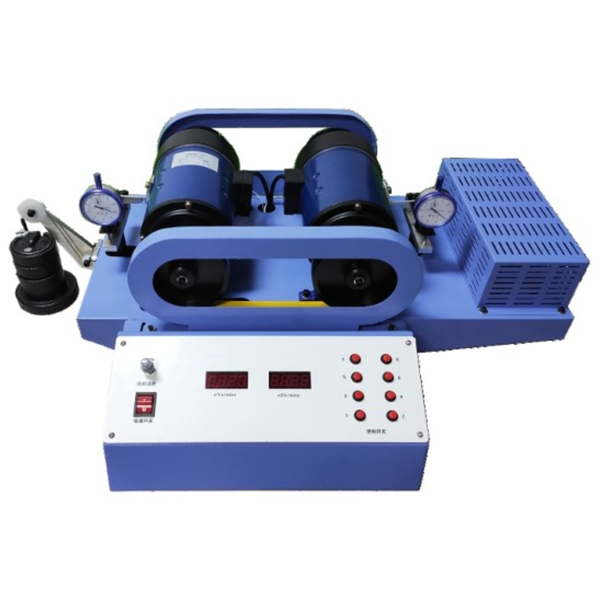

带传动测试实训装置

1、观察带传动的弹性滑动和打滑现象；
2、通过带传动效率测试实验台了解带的初拉力、带速等参数的改变对带传动能力的影响，测绘出弹性滑动曲线；
3、掌握转速、扭矩、转速差及带传动效率的测量方法。

二、性能特点：

1、通过液晶显示面板读数或计算机测试分析软件进行皮带滑差率和传动效率的测定，实现两种实验手段可作综合性实验。
2、可通过计算机测试分析软件进行传动过程的模拟，可观察弹性滑动现象。
3、可更换不同形式的平皮带轮和三角带轮，做不同带传动的实验。

三、软件内容及特点：

1、利用串口实现数据采集系统与电脑之间的通讯；
2、可以实时显示运动参数的适时变化曲线；
3、实时显示运动参数和变化曲线、参数采集、分析、自动生成EXCEL表格、实验结果保存、停止等。
4、虚拟仿真教学系统

机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。




带传动测试实训装置,城市污水处理氧化沟实训装置

一、适用范围及原理：
采用氧化沟处理城市污水时，可不设初次沉淀池，悬浮状有机物可在氧化沟中得到好氧稳定，这比设立沉淀池及分离装置的污泥稳定系统要经济。但为防止无机沉渣在氧化沟中积累，原污水应先经格栅及沉砂池预处理。氧化沟构造和工艺流程。本装置是氧化沟的教学实验设备。通过本实验希望达到以下目的：
1． 掌握氧化沟的内部构造；
2．了解氧化沟的水力特性，水力流动情况及工艺特点。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：10L/h、
3、装置外形尺寸：950mm×430mm×430mm
4、工作电源：AC220V±10%、50Hz，单相三线制，功率200W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，250×350×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、单沟氧化沟1套、透明有机玻璃材质、壁厚10mm，600×350×350mm、带曝气装置
5、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
6、曝气电机1台、304不锈钢叶轮曝气装置1套；（功率90W、转速2900rpm）、（含调速器1只）、
7、流量测量与调节：转子流量计1只、（6～60L/ h）
8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
9、配套UPVC连接管道和阀门（中财品牌）。
10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
