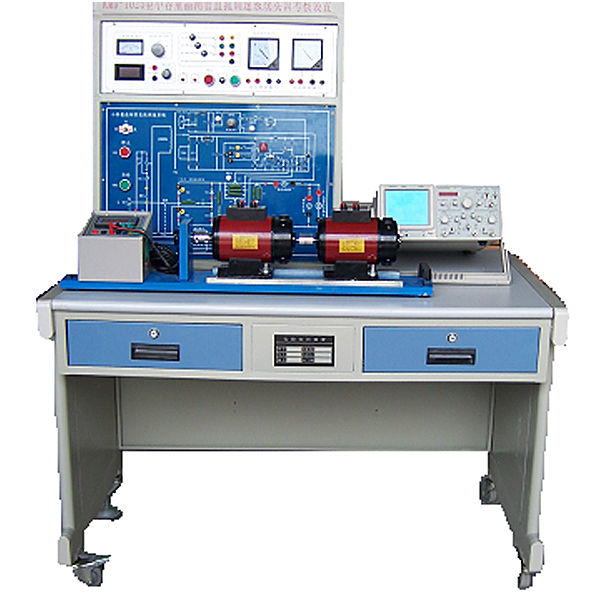

晶闸管直流调速实训台

该装置采用通用的小容量晶闸管直流调速电路，主电路为单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节和串联微分校正网络。该装置符合国家**《职业标准》和中华人民共和国劳动与社会保障部**颁发的“实训设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/**实操考核和技能鉴定使用。

该装置留有扩展接口、漏电保护及专门的故障设置箱，可自备机组构成单闭环有静差直流调速控制系统，可根据教学、考核的要求随机设置故障点。

二、技术性能

1、输入电源：单相(220V+_10％50Hz)

2、交流电源：单相AC220V50Hz

3、整流输出电压：DC180V

4、**输出电流：DC2A

5、励磁电压：DC180V

6、调速范围：D=10

7、静差率S小于或等于10%

8、工作环境温度范围-10℃至+40℃相对湿度小于85%（25℃）海拔小于4000米

9、装置容量小于1.5KVA

三、装置的基本配置

1．DMO1电源控制屏

（1）交流电源：单相～220V电源(具有输出短路保护)。

（2）直流电源：220V/0．5A直流励磁电源，为直流发电机提供励磁电源。

（3）设有隔离变压器一只，为人身安全提供了保障，同时也为示波器观测波形提供了方便。

（3）测量式仪表

1)交流电压表一只：指示输入相电压，精度1.0级

2)直流电压表一只：镜面精密指针式直流电压表(±300V，精度1.0级

晶闸管直流调速实训台,流量检测及控制系统实验装置

实验目的：
了解流量控制的方式，掌握流量测试及校正的常用方法，并通过各种流量检测设备的集成对各种仪器的误差和性能有定量的认识。
主要配置：
循环水箱，计量水箱、水泵，有机玻璃稳压罐、管路、有机玻璃测试管段、涡轮流量计、孔板流量计、文丘里流量计、涡街流量计、差压传感器、变频器、铂电阻温度传感器，巡检仪、不锈钢支架及控制柜。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、循环水箱容积40L，材质PVC。
3、标定计量水箱容积20L，材质有机玻璃。
4、防腐循环水泵，功率550W，流量3.5m3/h，扬程35m。
5、有机玻璃稳压罐容积10L。
6、APS循环管路，φ32mm、φ25mm、φ20mm不同管径有机玻璃测试管段。
7、涡轮流量计，孔板流量计，文丘里流量计，涡街流量计。
8、差压传感器：量程0-150KPa；变频器调节转速。
9、温度测量Pt100铂电阻温度传感器，精度：0.5级。
10、8路**信号输入巡检仪显示温度、流量、差压、转速。
