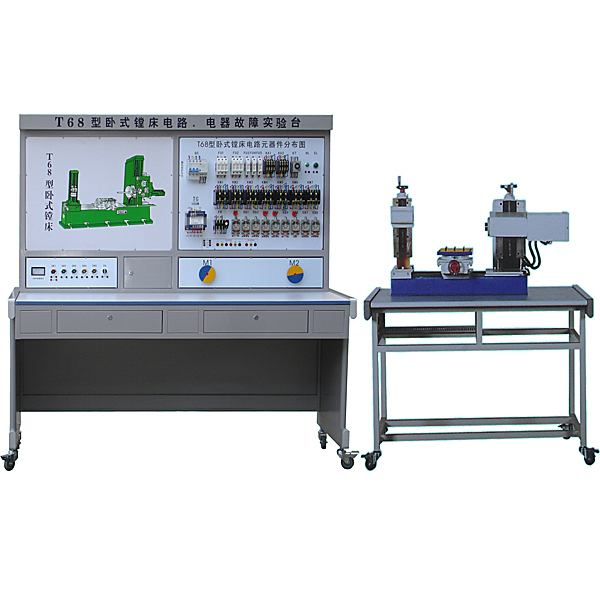

卧式镗床电气实验装置

卧式镗床电路实验台是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。

二、适用范围

本装置适用于T68型卧式镗床电气控制的模拟与T68型卧式镗床电气故障排除的技能考核。

三、技术性能

1、输入电源：三相四线（~380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量：＜1KVA
4、 外形尺寸：1410mm×725mm×1535mm

四、装置的基本装备

1、电源控制面板（铝质面板）
（1）交流电源（带有漏电保护措施）
提供三相交流电源（380V）
（2）人身安全保护体系
屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。
屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2、主令控制及图示板（铝质面板）
面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
面板上印有T68型卧式镗床立体示意图，可以很直观地看出T68型卧式镗床的外形轮廓。

卧式镗床电气实验装置,普通精馏塔实训装置

装置特点：
1、利用本装置，可以实现普通精馏操作，也可实现反应精馏；既可实现连续操作，又可进行间歇操作；既可采用分相回流，又可采用混相回流。
2、反应精馏既服从质量作用定律又服从相平衡规律，适于进行可逆平衡反应和异构体的分离。实验体系为乙酸乙酯的制备。在塔身上部某位置加入带有酸催化剂的醋酸，塔身下部某位置加入乙醇。
3、玻璃塔外壁采用透明导电膜保温抵抗热损失，塔内可装填不同的填料。
4、塔体留有侧线进、出口，可供进、出料和取样、测温用。
5、集约化控制，智能化测、控温，操作方便易行。
装置功能：
1、本装置可进行反应精馏操作，也可进行普通精馏操作；既可连续操作，又可间歇操作。
2、玻璃塔外壁采用透明导电膜保温抵抗热损失，塔内可装填不同的填料。
3、塔体留有侧线进、出口，可供进、出料和取样、测温用。
4、装置能够完成不同回流比操作，考察回流比对产物分布、分离效率的影响。
5、全触摸集成化控制，高稳定数据传输，硬件加密。
主要配置 玻璃精馏塔、保温塔、冷凝器、玻璃塔釜、加热器、蠕动泵、U型压力计、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施：
水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
电：电压AC220V，1.5kW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
技术参数：
1、玻璃塔：五侧口塔体，塔体Φ20mm，塔高1.4m，玻璃外罩Φ70mm，填料：316L不锈钢Φ3mmθ网环。
2、塔保温：塔外壁上、下两段透明导电膜加热保温（手动控制），加热功率各250W
3、塔头：自动回流比控制，蛇管冷凝器，塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁线圈、回流比计数器等仪表组成。
