一、原理：
重力沉降室是一种最古老最简易的除尘装置。其原理是当含尘气体进入空室后，利用尘粒自身重力作用使之自然沉降，从而与气流分离。这种除尘装置的主要优点是结构简单，价格低廉，耗能少，适用于净化那些密度大、粒径粗的粉尘。对于30~50μm的粉尘，去除效率可达60%~80%，但对于小于5μm的粉尘，净化效率几乎等于零。目前仅能作为高效除尘器的预处理装置。本实验系统主要用于演示重力沉降过程的原理。
二、主要技术参数及指标：
1、环境温度：5℃～40℃、
2、最大气体流量=50-200m3/h
3、粒径大于30~50μm的粉尘，除尘效率：60%~80%
4、压力损失约：50~130Pa
5、气流速度：0.8~6m/s
6、沉降室长×宽×高=900mm×500 mm×550mm
7、装置总外形尺寸：长×宽×高=2000mm×500 mm×1500mm
8、电源 220V单相三线制 功率1300W
三、主要配置：

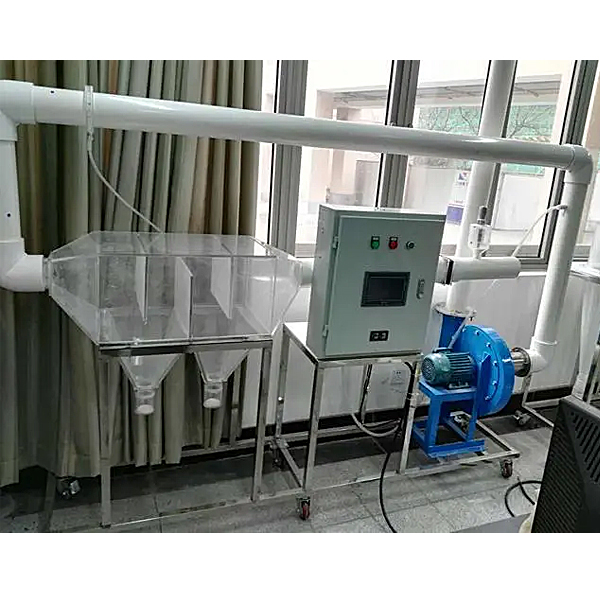

1、重力沉降室1套、透明有机玻璃材质、壁厚10mm、含卸除灰尘装置；
2、有机玻璃粉尘自动加料装置1套：立式加料；
3、气尘静态混合器1套：采用箱式静态混合器；
4、人工监测进出口2组、测压环2组、透明测压软管1批；
5、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
6、变频器1套：控制风机转矩调节风量大小；
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、
8、 Ø 110连接管路及控制球阀
重力沉降除尘实训装置,流化现象实训装置
装置特点
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本实验装置床体部分采用全透明优质有机玻璃制作，实验现象清晰，方便学生观察。
4、本实验装置聚式和散式流态化现象直观、稳定，具有良好的实验效果。
5、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、观察聚式和散式流化实验现象及它们间的区别。
2、掌握流体通过颗粒床层流动特性的测量方法。
3、测定床层的堆积密度和空隙率。
4、分别测定气床和水床的流化曲线和临界流化速度。
设计参数
常压、常温操作。
流化床内流速 0.2m/s、流化床内压降 0.06―0.6KPa。
液体流量：40-400L/h。
气体流量：2.5-25 m3/h。
公用设施 水：装置自带透明水箱，连接自来水。实验时经水泵进入流化床后循环使用。
电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自低噪声风机（自带气源）。
实验物料：石英砂，外配设备：无
