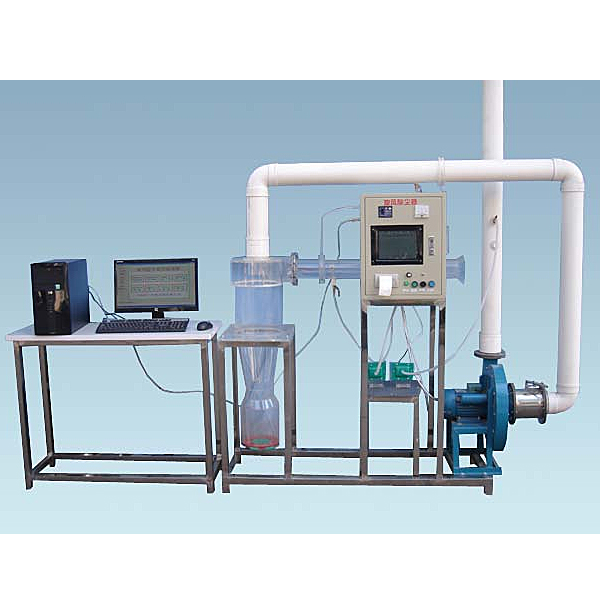

气体除尘器实验装置

旋风除尘器系利用含尘气体的流动速度，使气流在除尘装置内沿某一定方向作连续旋转运动，粒子在随气流的旋转中获得离心力，导致粒子从气流中分离出来。旋风除尘器具有结构简单、造价低、设备维护修理方便的优点，而且可用于高温含尘烟气的净化，也可用其回收有价值的粉尘。本实验系统主要用于演示旋风除尘过程的原理。

二、主要技术参数及指标：

1、风量：300~700m3/h；

2、入口气体含尘浓度：<50g/ m3

3、除尘效率：70%~80%；

4、压力降：<2000Pa；

5、装置外形尺寸：长1800mm宽450mm高1600mm、

6、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
7、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；

三、主要配置：

1、旋风除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置；

2、有机玻璃粉尘自动加料装置1套：立式加料；
3、气尘静态混合器1套：采用箱式静态混合器；
4、U形压力计1个、人工监测进出口2组、测压环2组、透明测压软管1批；
5、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
6、变频器1套：控制风机转矩调节风量大小；
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、
8、 Ø 110连接管路及控制球阀
9、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。

气体除尘器实验装置,电气控制综合实训装置

一、主要特点：
1、模块化设计，主机模块中，所有输入输出端口都通过导线连接到实验板上，各实验模块都有独立的输入、输出、公共端。用户可方便扩展自己的模块。
2、直流电机和继电器、传感器使用实物产品，提高了实验的真实性和实用性。
3、配备MCGS工控组态软件，可直观地进行plc的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪，实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，使学生很快就能适应现场的实际操作。
4、这里学生可以了解掌握变频器的结构、原理，变频器的安装与接口端子的使用、变频器与PC机的通信、变频器与触摸屏的通信、变频器自身参数的设置，及变频器中电机运行参数（加速、减速、变速、力矩控制）的设置与优化。
当程序调试完成，可单独使用触摸屏来控制变频系统，触摸屏提供了图形方式的人机界面，可以改变变频器参数，控制变频器运行。
5、基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。

二、技术参数：
1、输入电源：三相四线：~220V ±10％    50Hz ，输出电源24V、2A.
2、工作环境：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m
3、安全保护：本实验装置带有漏电保护开关，具有漏电压，漏电流自动切断电源等功能。
4、PLC主机：采用西门子S7-smart200系列SR30输入18点、输出12点。
5、变频器主机：采用西门子V20 / 0.37KW，配有BOP    面板。
6、触摸屏：采用昆仑通态7寸彩色触摸屏
7、180W三相异步电动机
