化工泵组拆装实训装置
时间：2023-12-28 17:21:59
实训装置

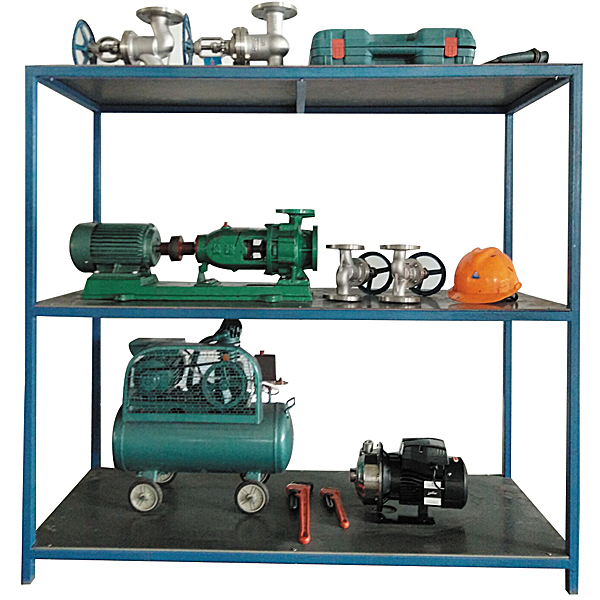

化工泵组拆装实训装置,机械创意设计实训装置
装置功能
1.学习化工用泵主要类型、工作原理及主要构成零件（根据泵的种类可以定制）。
2.学习化工用泵一般故障的判断及处理。
3.懂得装拆方法和工具的正确使用。
4.学习了解密封材料的种类及使用。
5.推广6S管理机制，培养学生良好的职业素养。
6.懂得装拆过程的安全操作规程。
设计参数
总体尺寸：2500x800x2000mm。
公用设施
无
主要设备
操作台：1000x700mm 钢制操作台，上铺操作软垫、一端配有台虎钳。
货架：1000x700mm ，可放零配件，工具，泵及易耗品。
离心泵：流量12m3/h，扬程20m，转速2800r/min,配电机，联轴节 1台。
齿轮泵：流量60L/h，排出压力0.3MPa,转速1350r/min，配电机，联轴节 1台。
空气压缩机 排气量0.036L/min，工作压力0.8MPa，转速2800r/min 2台。
电机 1.1KW, 2台 。
轴承起拔器:8/12寸。
化工泵组拆装实训装置,机械创意设计实训装置
机械设计课程设计实训平台能完全满足高等院校"机械设计课程设计"教学大纲内容要求，完全实现学生自己动手能力测量、测绘、判断、对比、分析，加深理解，巩固所学专业知识。
一、实验项目
1、齿轮传动方案创新设计与拼装
2、轴承支承组合方案创新设计与拼装
3、齿轮传动中心距的计算、测量与调整
4、齿轮传动间隙的测量与调整
5、零部件结构设计构思与测绘
6、传动比的计算与验证
7、减速器外形构思设计与实现
8、轴承润滑密封方式的构思设计与实现
9、减速器附件的选择、构思设计与拼装
10、减速器典型零件结构设计分析
11、机械设计系列8种减速器外形设计实训与错误分析
12、累计实验项目为101项
二、实验实训台结构配置及技术参数
工作台桌有2mm厚冷轧钢板表面喷塑制作；长1600宽1300高800mm桌面上排列设有用于放置零件的展示盒。桌下方设有储物抽屉3个，桌面工作区安装有纵向和横向交错设置，两个方向的定位槽分别等距均匀分布1400mm*360mm整体件（为T形槽）2个工作区各一件，实验桌上还通过铰轴设有可调角度，显示器两台，通过与所开实验相一致的虚拟引导软件，实现动画引导实验过程。可供4至6名学生同时进行实验。
