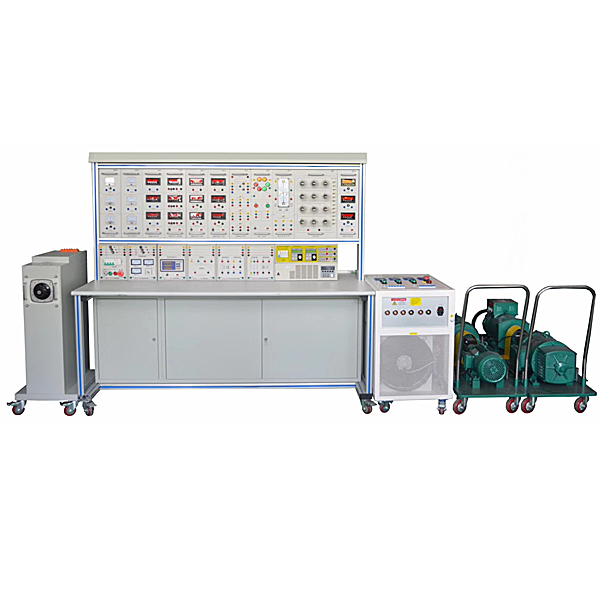

大功率电机电气实训装置

1.各功能组件采用积木式结构，便于二次开发及功能扩展；

2.所有实验连线均在控制屏面板上连接即可，无需直接接触电机，安全可靠性；

3.所有电机均选用工业现场应用的2kW中小型功率电机，能真实反映电机本身特性；

4.该实验装置带有电压型和电流型漏电保护功能，确保实验进程中操作者的人生安全和设备的保护；

5.整套性强，从仪器仪表、专用电源、电机机组、实验部件及实验专用导线等均配套齐全；配套件的性能、规格等紧密结合实验的要进行配置。

二、技术性能

1.输入电源：三相四线AC380V±10% 50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量：≤6kVA

4.重量：750kg

5.外形尺寸：189cm×80cm×170cm

三、装置的基本配置

实验装置由控制屏、实验桌、交直流电源、测量仪表组件、负载组件、电机机组、实验挂箱、实验导线及配件等组成。

（1）交流电源部分

提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格6kVA、0～450V）。可调交流电源输出具有短路保护装置，当相间、线间过电流及直接短路均能起到保护。控制屏的供电由启停按钮进行控制，同时具有漏电声光告警、过压保护、相序指示、缺相指示功能；配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压电压。

大功率电机电气实训装置,通用电工技术实验台

一、产品的特点：

实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有多孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

二、实验台及操作桌结构：
