实验项目内容:
1.绘制系统机构运动简图
2.了解机械的传动方案、各种零部件在机械中的应用及各种机械的基本结构;
3.通过对机械的传动方案及结构的分析，掌握机械运动方案和结构设计的基本要求,培养机械系统运动方案设计能力、结构设计能力和创新意识。
4.分析各机械的传动方案的特点，并提出实现同样功能的其它方案。
5.分析各种机构、零部件装置在设备.上的应用，并提出可代用的方案。
6.通过拆装分析各种典型结构的形式，并指出哪些结构根据强度设计，哪些结构根据结构要求设计。
7.设计、绘制控制系统电气图
主要技术特点:

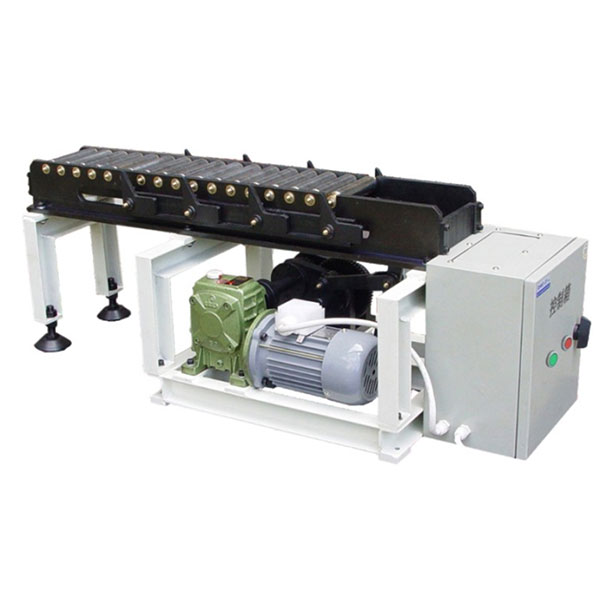

该步进输送机实验装置适用于机械设计实验教学,具有鲜明的特点。
(1) 它对应课程的主要内容,包含了各种常用机构和通用机械零部件;
输送机仿真演示实验装置,分布式过程控制系统实训台
一、概述
本实训装置由硬件和软件两部组成，其中硬件包括控制柜、智能仪表、DCS控制等单元组成；软件包括数据库软件、设备组态软件、设备编程软件、工业组态软件、服务软件包及工程数学软件等组成。
信号接口面板：控制对象中的仪表信号和电气信号转移到信号接线板上，提供*、AO、DO等传感器检测及执行器控制信号接口，便于连线组成不同的控制系统。通过安全型接插式导线将实验板与信号板之间进行不同的配线，以完成过程控制各类实验。
系统网络分为监控网络、系统网络和控制网络三个层次，监控网络层实现工程师站、操作员站、**计算站与系统服务器的互连，系统网络层实现现场控制站与系统服务器的互连，控制网络层实现现场控制站与过程的通讯。
二、配置及功能
（一）系统整体结构
1、系统网络架构从上至下由管理网（MNET）、系统网（SNET）、控制网（CNET）三层构成。管理网为可选网络层，用于和厂级生产管理系统如MES、第三方管理软件等进行通讯，并可通过INTERNET实现安全的信息发布，实现数据的**管理和共享。
2、系统网连接工程师站、操作员站、历史站和控制站等系统节点，支持P-TO-P（对等网）、C/S（客户机/服务器）、P-TO-P和C/S（混合）三种网络结构，可快速构建星型、环型或总线型拓扑结构的高速冗余网络，符合IEEE802.3 及IEEE802.3u 标准，100/1000Mbps 自适应。
3、控制网用于控制站的主控制器与各I/O模块及智能设备的连接，支持星型和总线型结构，符合IEC61158（国标：JB/T10308.3-2001，欧标：EN50170），确保现场级通讯的实时、稳定、快速。
