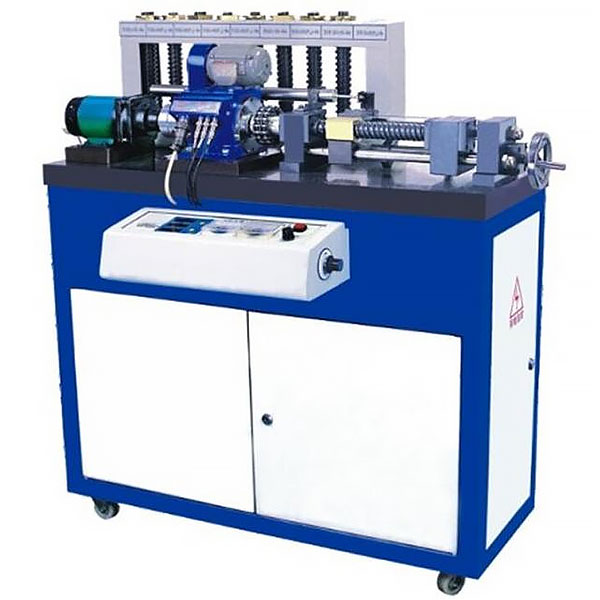

该实验台可进行三种牙型共九对不同螺旋副的几何尺寸、位移、受力及传动效率的测试实验，采用先进的数据采集传输系统和数据处理分析软件，是机械设计实验室的重要设备之一。
实验项目内容：
1.矩形、梯形、锯齿形螺旋副几何参数与位移关系测试；
2.矩形、梯形、锯齿形螺旋副的受力测试；
3.矩形、梯形、锯齿形螺旋副的传动效率测试与分析；
主要技术特点：
1.实验台由带减速器的直流调速电机驱动，配有设计巧妙的试件快速装卸和调整机构，输入螺杆端装有转矩转速传感器，输出螺母端装有直线位移传感器及负载装置。
2.配有三种牙型的螺旋副，其中梯形的有5种导程，矩形及锯齿形的各有两种导程。用来测试不同牙型不同导程的螺旋传动输入转矩及转速、螺母移动线速度,计算其传动效率。
3.采用了高精度的ZJ5转矩转速传感器，测量精度为+0.27%;配有数据采集放大传输系统和数据处理分析软件，采用RS232串口与计算机连接，可清晰直观地显示各种数据及曲线。
4.实验台外形为工作台板+箱柜落地式结构，装有可调地脚螺栓和活动轮，便于实验室调整布置。
主要配置及技术参数：
1.被测螺旋副：
(1)中32单、双线矩形螺纹螺距P=10mm导程S=10、20mm；
(2)中32 (1~5)线梯形螺纹螺距P=12mm导程S=12、24、36、48、60mm；
(3)中32单、双线锯齿形螺纹螺距P= 10mm导程S=10、20mm；
2.负载砝码8块5kg/块；
3.专用软件光盘1张；
4.外形尺寸1000x520x870mm;
