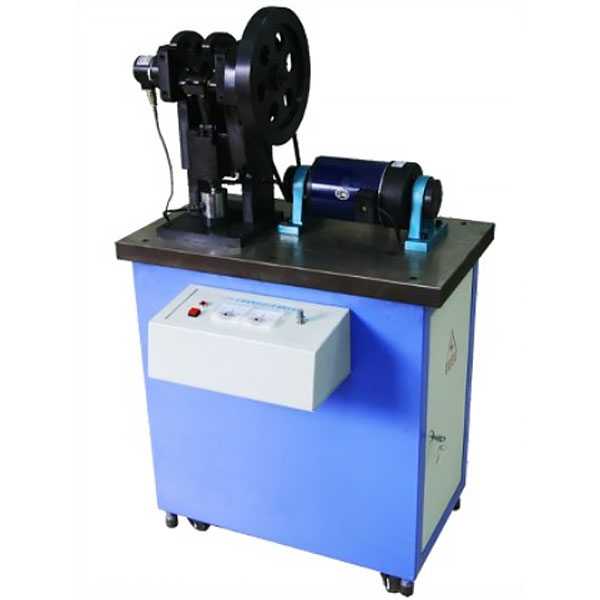

本实验台是以电动机驱动的包含带传动，曲柄滑块机构的工作机在内的机械系统用于机械原理课程中机械的稳定运转状态下机械的周期性速度波动及其调节课程中的实验装置。利用传感器、计算机等先进的实验技术手段进行实验操作,训练掌握现代化的实验测试手段和方法增强工程实践能力。
实验项目内容:
1.机械速度波动测试仿真实验:
观察机械的速度波动现象，求解系统运转的不均匀性。调节电机转速，观察不同转速下的速度波动现象,实测与仿真曲线对比。
2.机械速度波动调节实验:
改变飞轮大小，观测机械速度波动变化情况，并与理论计算结果进行比较分析。
主要技术特点:
1.曲柄滑块机构实验台采用了特制的曲轴和连杆，构思严密，设计精巧，能确保组成实验台的各个运动构件有良好的配合间隙，外形美观，操作方便，使用寿命长。
2.该实验台由机座、直流调速电动机，皮带传动装置和曲柄滑块机构等主要零部件组成。曲轴一-端装有角位移传感器，另-端装有飞轮。
3.该实验台配有大小飞轮各-件，供测试实验用，显示不同飞轮质量的调速效果。
4.主控制系统采用56通道单端输入，28通道双端输入，12位精度，1 M采集频率与计算机采用串口联机使用。
5.使用专用软件，能迅速准确处理、分析数据，测绘及打印实测曲线;不配计算机时可利用液晶屏面板窗口显示的数据，计算，分析，绘制曲线。
机构系统动力学调速实训装置,制冷技术综合实训装置
一、概述
该设备依据制冷空调系统安装维修工国家职业标准，参照世界技能大赛相关项目技术标准设计，突出“安装”、“调试”、“维修”、“设计”、“管理”等技术技能训练内容，以培养制冷与空调专业技术人才为目的。
该设备在制冷专业教学实训主要体现有三个方面的内容，分别是供暖安装与调试、冷水系统的应用设计、冷库系统故障查排。针对竞赛实训实操内容进行了综合规划设计，突出实际操作训练，既注重系统设备的安装、调试和维修，又注重实际工程、应用设计与管理。同时该设备紧扣制冷设备安装与调试技能大赛，既可作为竞赛考核设备，也可用于制冷空调类专业教学，以及制冷空调行业技术人员的培训与鉴定。
二、技术参数
1、工作电源：单相三线 AC220V ±10% 50Hz
2、环境温度：－5℃—40℃
3、相对湿度：≤85﹪ （25℃）
4、整机功耗：＜1.5KW
5、电源总开关带漏电保护 IΔn≦30mA，时间≦0.1S
6、具有电压、电流指示、供电指示
三、配置：
1、工作台总成：由型材桌腿，台面板，侧木板，网孔挡板，万向轮组成的工作台。学员可在上面自由安装制冷元器件。采用带刹车的万向轮，方便调整设备的摆放位置。尺寸：L1300mm*W715mm *H1840mm。
2、冷藏室冰箱：采用优质不锈钢板做骨架，经过机械加工成型，隔层采用聚氨酯发泡料保温。安装光管式蒸发器。库门中间部分采用三层发热透明玻璃构建，既符合保温性能要求，又方便内部查看。顶部有 LED 灯，库体的四周采用活动连接，方便调整设备的摆放位置。75L 容积。尺寸：L400mm*W500mm*H200mm
3、冷水箱：采用不锈钢加工而成。箱体四周包保温棉，防漏防锈，并在周边翻边形成圆弧过底防刮伤手的人性化设计。15L 容积。由冷水箱、支撑管座、选手自制的盘管、其它安装附件等组成，可进行制冷剂和水进行热交换。L400mm*W500mm*H200mm。
4、热水箱：采用不锈钢加工而成，防漏防锈，并在周边翻边形成圆弧过底防刮伤手的人性化设计。20L 容积。由热水箱、支撑管座、选手自制的盘管、其它安装附件等组成，可进行制冷剂和水进行热交换。尺寸：L280mm*W170mm*H140mm。
