1、设备概述

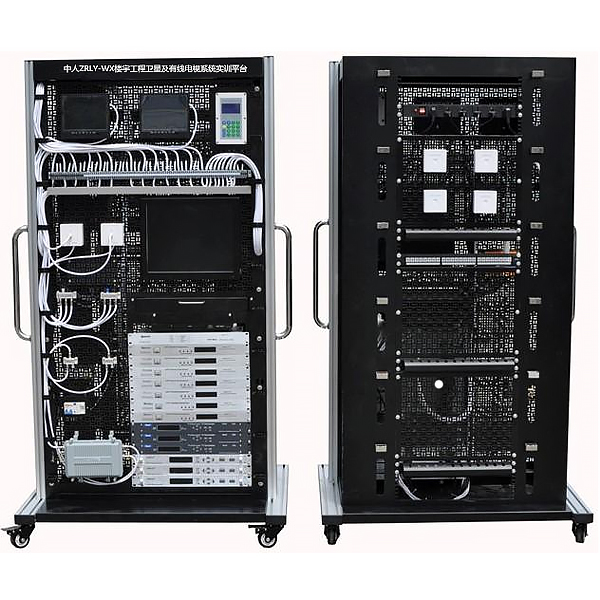

楼宇工程卫星及有线电视系统实训装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
(22)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
(23)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
(24)整机功耗：≤300W；
外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、实训项目
1)系统的安装、布线、接线、编程、调试、运行、维护及维修；
2)线路故障的设置、检测及排除；
3)认识和熟悉各种卫星及有线电视系统设备器材；
4)卫星天线和接收设备的安装与调试；
5)开路天线和接收设备的安装与调试；
6)前端设备调试；
楼宇工程卫星及有线电视系统实验台,吸收与解吸单元实训台
一、实训装置组成及特点
1、装置运行介质为CO2-水体系。
2、设备框架：长×宽×高3700×2000×3700mm整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处理。
3、吸收塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段，不锈钢φ120×300 mm；下部入口段，不锈钢φ200×500 mm；填料为φ100高效规整填料，带工业积液环及液体分布器。解吸塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段进口有机玻璃φ120×500 mm；下部入口段不锈钢φ200×500 mm；填料为填料为φ100高效规整填料，带工业积液环及液体分布器。CO2钢瓶。
4、机械设备配置：吸收解析塔体、空气缓冲罐、吸收液存储罐、解析液存储罐，附属管道及阀门。
5、动力输送设备：高效低噪漩涡风机、不锈钢离心泵、电磁空气泵。
6、检测配置：吸收液流量控制，解析液流量控制，吸收/解析风机空气流量检测控制；CO2流量检测，吸收及检测温度检测。流量检测：自动检测及就地检测冗余设置。
7、就地智能仪表电器控制台：钢制喷塑内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目，同时留有DCS信号接口，也可通过连接DCS控制系统进行控制。
8、分析仪器：CO2在线浓度分析仪（自备）
