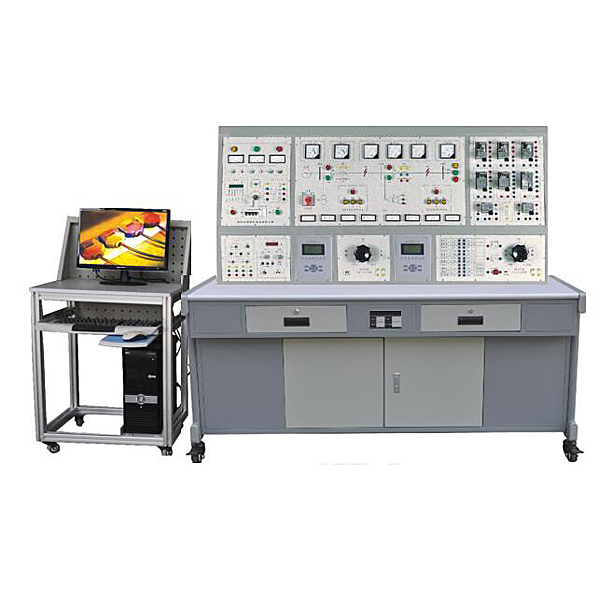

本装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学要求，并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过该实验，可熟悉和掌握电力系统中常规电磁式继电器保护和微机保护的原理，保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业线路保护的教学实验平台，而且也能作为学生熟悉和掌握电力通讯规约和多种编程软件的硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。
一、装置的安全保护体系
三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示与保护。
控制屏电源由接触器通过起、停按钮进行控制。
屏上装有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象发生，即告警并切断总电源，确保实验安全。
三相调压器原、副边设有过流保护技术，相间、线间过电流或直接短路均能自动保护。
设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
二、实验项目
系统实验
模拟系统正常﹑**﹑***小运行方式实验
模拟系统短路实验
保护装置静态试验
微机保护装置基本功能试验
微机定时限过电流保护
微机无时限电流速断保护
微机带时限电流速断保护
阶段式电流保护
微机保护线路实训装置,虚实结合PLC虚拟仿真实验台
系统介绍
该软件支持用户拖拽的方式快速创立自己的3D工业场景，并可通过内部虚拟plc，或外部真实PLC实时控制3D工业场景。它充当一个实时自动化沙盒，在实际产品制造之前实现产品的仿真、分析与优化过程。系统包含了工业3D场景搭建、PLC编程、PLC控制系统调试等功能。在工业自动化、机电一体化、电气工程、机械工程、等课程中具有较高的教学价值。
在自动化产品设计的初级概念阶段就可以对整个系统进行完整的分析，观察并实验各组件的相互运动情况。在虚拟场景里可方便地修改设计缺陷，仿真不同的布局方案，对自动化产品系统进行不断的改进，直至获得**的设计方案。
提供用户自主建模与自主布局功能，并开放底层接口，支持用户二次开发。是一套工业4.0自动化的综合设计仿真验证平台，并提供了丰富的教学资源。
硬件要求：
为了保证系统流畅地使用，在此列出对于计算机系统的配置要求：
操作系统：Windows 7 SP1 及以上版本
系统类型：64位操作系统
处理器(CPU)：≥2.5Ghz（如果使用VR眼镜，≥3.2Ghz）
内存：≥8GB
硬盘：≥5GB (存储空间)
显卡：GPU ≥800MHz 显存 ≥1GB（如果使用VR眼镜，GPU ≥1.6Ghz，显存 ≥6GB，如GTX1070）
Net框架版本：V4.6.2及以上版本
