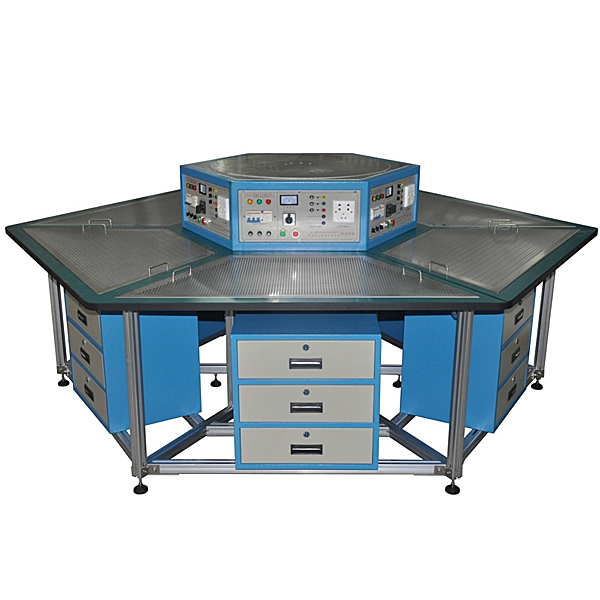

六工位电工技能实验装置

1、工作电源:三相五线制AC380V土5%  50Hz
2、安全保护:漏电保护(动作电流≤30mA)过流保护，熔断器保护；
3、额定功率:≤2KW；
4、环境温度:-10℃~40℃；
5、相对湿度:≤85%；

二、配置技术参数:
1、桌身部分:采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，方便调整设备的摆放位置。
2、桌面部分:采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
3、实训屏部分:整体采用钢架式结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目，集成配备了各类电源。操作面板文字符号标识清晰且经久耐用。
整个控制屏由六工位组成，每个工位均设有启动、停止按钮控制电源的输出，并设有急停按钮，电源输出有短路保护。同时设有450V指针式交流电压表一只，通过波段开关切换指示电源输入的三相线电压。
4、多功能网板部分:多功能网孔板采用网版式设计，主体采用1.5mm厚的拉丝不锈钢板加工成型，采用5X10mm孔加工，配合固定胶粒卡子，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。
5、虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（***多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。

2.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件：

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件的功能有：电阻的测量、交流电压的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提示并可以重置多用表）、晶体管的极性判断、直流电压测量（通电流表档时灯光亮）、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显示红圈，如未定位准确无红圈显示，并在进行错误操作的时（如所选量程错误、所测数据错误等等），仪表指针将无反应、提示错误重新测量等，本多用表可选择交流电压档，直流电压档，电阻档，电流档，电阻调0，并且可放大显示数据，可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。

六工位电工技能实验装置,圆形接触氧化塔实验装置

一、实验目的：
生物接触氧化是生物膜法的一种主要设施，又称为淹没曝气式生物滤池。池内设置填料，填料淹没在废水中，池底放置曝气装置，空气来自气泵。本装置是生物接触氧化塔的展览和教学演示设备。通过本实验希望达到以下目的：
1、了解接触氧化塔的内部构造；
2、掌握接触氧化塔的启动方法，观察到微生物生长情况，能看到气泡、水流、生物膜的状态；
3、就某种污水利用该装置进行动态实验，以确定污水的可生化性和工艺参数。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：10～20L/h
3、设计进、出水水质：
进水BOD5 160～300mg/L 出水20～40 mg/L
进水CODCY 300～500 mg/L 出水28～60 mg/L
进水SS 80～160 mg/L 出水8～15 mg/L
进水pH 6～9 出水6～9
4、氧化塔尺寸：Φ200mm×2000mm、
5、装置外形总尺寸：600mm×400mm×2200mm
6、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，300×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、接触氧化塔1套1套、透明有机玻璃材质、壁厚8mm，Ø 300×600mm；（含半软性填料1批、微孔曝气管1套）、
5、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
6、气泵1台、功率：40 W、**气量：8L/min，
7、流量测量与调节：转子流量计1只、（6～60L/ h）
8、流量测量与调节：气体流量计1只、（250～2500L/ h）
