一、概述
设备由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。
二、设备技术指标
1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；
2.设备的材料：钣金、木柜结构；
3.电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线 ；
2)固定交流输出：三相五线 380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组
4.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA，带电源指示。

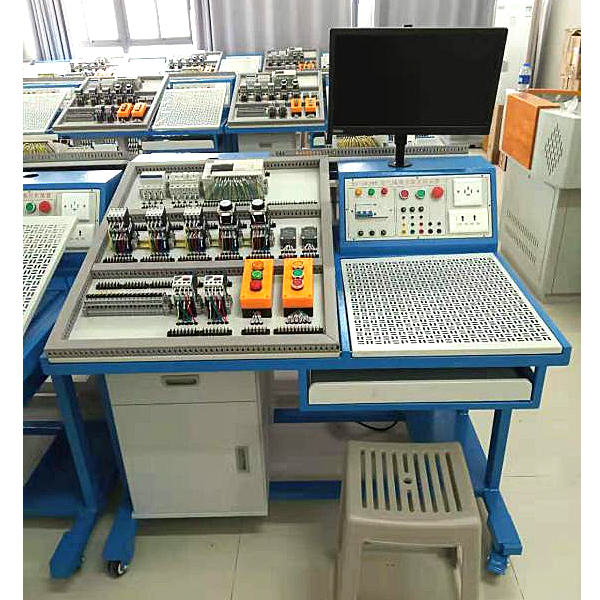

三、设备结构功能
设备由实训屏（内置电源）、实训桌（含键盘）、储物柜三大部分组成。钢制表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
实训桌左侧安装有角度可以调节的嵌入式的考核平台1张，所有元器件均采用端子引出，学生接线只需在端子上进行接线，可以有效的保护元器件，转接端子采用接插两用端子排，方便与元器件和实训电源屏的连接，右侧装有网孔板一块，角度可调嵌入式安装；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。
教师教学设计系统：本系统为apk的格式，可在PC端使用，也可在移动端使用，本系统即可手动设置故障也能自动设置故障，本系统通过电路图中绿色的框选择手动设置故障点（***多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本系统内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本系统通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。
电工实训考核实验装置,酸性废水中和实训装置
一、实验目的：
许多工业废水往往含有酸性物质，而排放的废水pH值应在6―9之间，因此酸性废水应采用中和法处理。当中和药剂为颗粒时，常采用过滤的形式使酸性废水和中和剂充分接触，使废水pH转到中性。本实验装置就是采用过滤中和法对酸性废水进行中和处理的实验装置。
通过对有机玻璃装置直接地观察，能清晰地了解到中和塔内部的构造，废水流向和中和剂的工作情况。掌握酸碱中和的原理，了解滤速同酸性废水浓度，出水pH的关系。
二、主要技术指标及参数：
1环境温度：5℃～40℃
2、工业中的酸性废水，不能直接排放。采用锥形有机玻璃塔，内装白云石或碳石（它是碱性的），当酸性废水通过，就起中和反应，出水要求达到pH值6以上才能达到排放标准。
3、废水上升流速可达40～70m/h
4、处理水量：250～500L/h
5、外形尺寸：圆锥形底部直径100mm
6、上部直径300mm
7、高度1300mm
8、装置外形尺寸：900 mm×500 mm×2100mm
9、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，600×450×600mm、底板上安装有放空阀，方便将水排净；
2、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率6W、转速120rpm）、（含调速器1只）
3、酸性废水中和塔1套：透明有机玻璃材质、壁厚8mm、Ø 200mm×1200mm；配水系统等；
4、防腐蚀提水泵1台、电源：220 V，功率370W，流量：1m3/h、扬程：15（m）、
5、流量测量与调节：转子流量计1只、（100～1000L/ h）
6、配有滤料1套、（填料高度：60～70%柱高）；
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
8、配套UPVC连接管道和阀门（中财品牌）。
9、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
