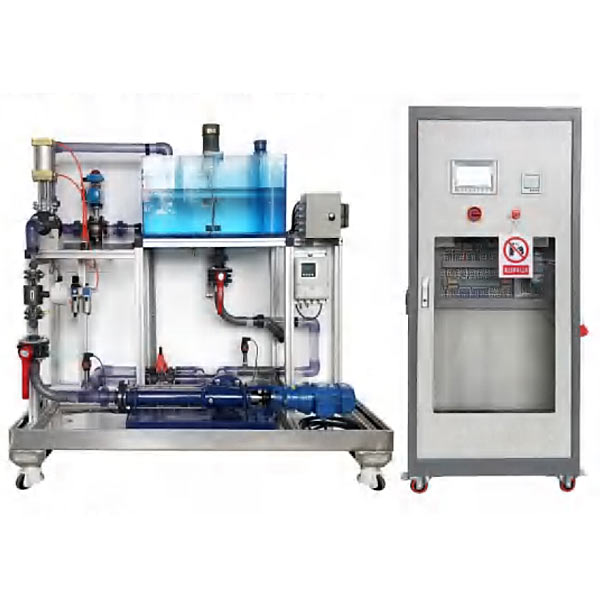

单管升膜蒸发实验装置_单管升膜蒸发实验装置_科技生(图1)

一、功能

1.观察流体水在升膜蒸发器内的流动状态(泡状流、弹型流、搅拌流和环状流)。
2.测量在不同流型下的对流传热系数及蒸汽的干度。

二、设计参数
传热系数:1000-5000 ( w/m.2.oC)。液体流量:4~40L/h、常压操作。
三、公用设施
1.水:装置自带不锈钢水箱,连接自来水。实验时经离心泵进入测试管路,循环使用。
2.电:电压AC220V,功率2.5KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
3.实验物料:清洁自来水,外配设备:无。
四、主要设备
1.304不锈钢预热釜:功率2.0KW,可调,带保温层。
2.304不锈钢加热段:φ22*750mm,功率0.2KW可调,带保温层。
3.玻璃观测段 长度100mm高硼硅玻璃视窗。
4.304不锈钢测量段:φ18*500mm,功率0.2KW可调,带保温层。
5.304不锈钢液体冷却器:列管冷凝器,换热面积0.1m2
6.304不锈钢蒸汽冷凝器:列管冷凝器,换热面积0.1m2
7.LZB-10转子流量计:流量范围6~60L/h 。
8.不锈钢离心泵 1台。
9.不锈钢水箱 1台。
10.冷却水出口温度 1支。
11.主体温度、壁面温度热电偶3支。
12.宇电*702M多路数字温度显示仪。
13.宇电*518温度控制仪(带手动功能)。
14.304不锈钢仪表柜:测控、电器设备在实验架上。
15.304不锈钢材质框架1500*500*2000mm(长×宽×高),带脚轮及禁锢脚。
五、H-DZF01 单管升膜蒸发实验装置测控组成

变量

检测机构

显示机构

执行机构

液体温度

Pt100铂电阻

数字温度仪

预热温度

Pt100铂电阻

数字温度控制仪

固态调压模块

液体流量

转子流量计

流量计就地显示

管路出口闸阀(手动)
