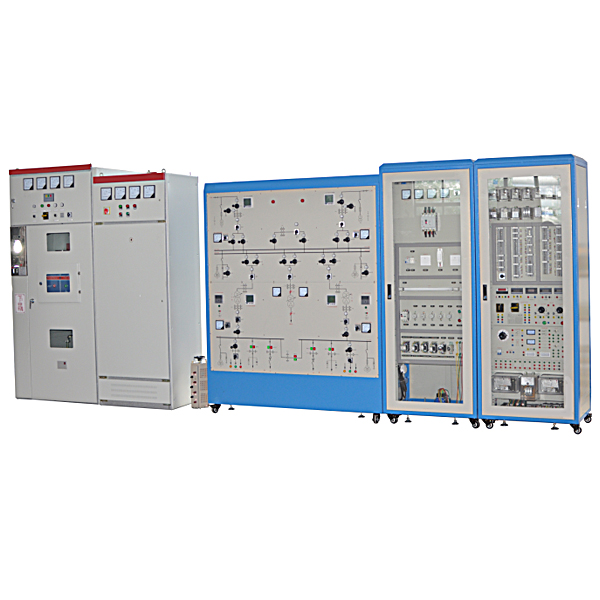

变配电室值班电工技能实训装置

时间:2023-12-24 18:46:18 实训装置
变配电室值班电工技能实训装置,透明液压传动与PLC实训装置

一、概 述

--我国大中型企业逐年增多,电力工业迅速发展,电工需求量不断增加,变配电室值班电工紧缺;“变配电室值班电工技能培训考核系统”就是为配合变配电室值班电工考级,依据劳动和社会保障部《变配电室值班电工职业标准》,参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。本系统以35KV变电站为一次系统模型,采用部分典型、常用一次真实元件与系统模拟控制屏相结合的形式,实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容,可以作为职业学校、技工学校的供配电专业及相关专业学生实训设备和变配电室值班电工培训考核鉴定平台。

二、特 点

1.一次系统采用典型、现场常用的真实元件,全力创造专业岗位的真实环境;

2.一次系统接线典型、丰富,可以模拟实现各种要求下的倒闸操作;

3.实训项目齐全,能较好地满足培训考核鉴定要求。

三、技术性能

1.输入电源: 三相五线~380V±10%  50HZ

2.容量:<5kVA

3.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拨<4000m

四、实训项目

高、低压开关与成套设备的认知与操作

1.10kV高压隔离开关的认知与操作

2.10kV高压真空断路器的认知与操作

3.10kV高压开关柜的认知与操作

4.HD13型低压刀开关的认知与操作

5.DW15型低压万能断路器的认知与操作

6.低压塑壳断路器的认知与操作

7.0.4kV低压开关柜的认知与操作

高、低压电流、电压互感器的认知与接线

8.高、低压电流互感器的认知与接线

9.高、低压电压互感器的认知与接线

电力继电器结构认识与特性测试


变配电室值班电工技能实训装置,透明液压传动与PLC实训装置


变配电室值班电工技能实训装置,透明液压传动与PLC实训装置


一、产品简介

为了尽快的适应各个领域的发展,培养出大理的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点,参考国外先进技术,经过多年的努力探索,我们以理论为依据,以实验为手段,采用高精密度加工工艺,克服了透明有机塑料具有热塑性,容易变形,机械强度差,而液压元件表面光洁度,结构精度要求高的一系列实际困难,最终研制成功透明液压传动演示系统。
各种机械对液压传动的要求是多种多样的,一般多是由方向控制回路,压力控制回路,速度控制回路,顺序控制回路等基本功能回路组成。该实验台的实验屏采用1.0mm冷轧钢板精制而成,各液压元件均采用过渡底板,整体外形美观大方,结构坚固耐用,操作方便。本演示系统通过对以上四大基本功能的十八种基本控制回路的实验演示(扩展实验可达60种),使学生能熟识二十多种常用液压元件的结构,性能及用途,掌握十几种基本回路的工作过程及原理,提高学生故障处理及解决问题的能力,在实验演示中得到启发,引发兴趣,利用它可以对本产品所提供的各种元件容限内的其它油路进行实验(如图设计,毕业设计)。
本产品参考了国内液压元件特点,更加适合于国内的教学要求。系统采用透明液压元件,组合卡槽式结构,活动油路接头,通用电气线路,利用附配工具材料,参照实验指导书,可以方便的进行各种常用液压传动的控制,实验及测试,可以让学生了解油路及液压元件内部的原理,结构及工作过程,是液压传动教学的理想设备。

二、主要技术参数

1、电源:AC220V  50Hz
2、直流电源:输入AC220V  输出DC24V/2A
3、可编程控制器(plc):三菱FX1S-20MR主机 ;12输入  8输出(继电器输出方式)
4、液压实训油泵电机功率:250W  配有专用的电机调速器;调速范围:0-1700r/min;外型尺寸:530mm×350mm×450mm
5、实训工作时离液压实训台1.5m远处噪声≤58dB。
6、实训油路液流压力要求需0.3-0.8Mpa(油泵最高压力:Pmax=2.5Mpa)
7、电磁换向阀:DC24V   吸力3Mpa
8、实训装置外型尺寸:1500mm×650mm×1700mm
