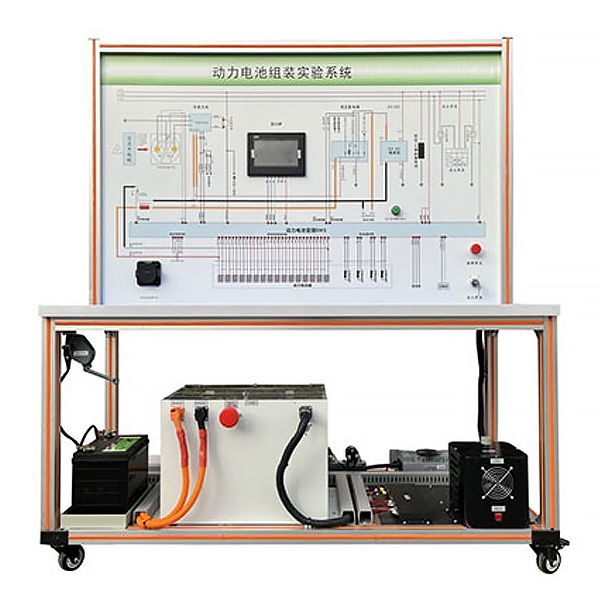

动力电池装调与测试智慧教学实训装置
时间：2024-04-04 18:22:42
实训装置
动力电池装调与测试智慧教学实训装置,电动车电机示教实验台
一、主要功能
满足电池装配与调试能力，满足动力蓄电池的装配与调试、单体电池的装配与测量、电池模组的分装与测量、直流充电接口的装配与测量、交流充电接口的装配与测量。满足以下实训项目：单体电压测试。单体内阻测试。单体电池的分档。模块拆装、打码、调试与检测。动力蓄电池的拆装、调试与检测。接触器拆装、测量。交直流充电接口拆装。手动维修开关拆装。电流传感器拆装、测量。预充电阻拆装、测量。高压连接器拆装。热管理系统气密性检测。PACK气密性检测。BMS安装。充放电测试。直流充电接口装配与充电调试。高低压线束拆装。其他附件拆装。可以与交流充电桩装调台、驱动电机装调台联动测试，相互验证。
二、主要技术要求
（1）动力电池装调台金属台体,设备整体尺寸（长*宽*高）：约1630*780*1730mm
（2）动力蓄电池
①电池管理系统（BMS）工作电压范围：DC 9～36V 。工作温度范围：-40℃～85℃。储存温度范围：-40℃～125℃。工作湿度范围(%)：0～95%。单体电池电压检测范围：0～5V。单只电池电压采样精度：≤5mV。单体电池电压采样频率：≤100ms。总电压检测精度：<1%。温度测量范围：-40～125℃。温度检测精度：±1℃。电流检测范围：≤75A。
动力电池装调与测试智慧教学实训装置,电动车电机示教实验台
一、产品组成
主要由汽车交流永磁电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、产品功能
1.汽车交流永磁电机及控制器的认知；
2.汽车交流永磁电机及控制器的结构及原理；
3.驾驶员的意图与永磁电机运转之间的体现；
4.常见故障的设置及考核；
5.配备完整的实验说明书。
三、产品规格
1、外形尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电机额定功率：4kw；
4、电机额定转速：3000rpm；
5、电机工作电压：72VDC；
6、箱体上部整体成型，表面经过防锈处理、喷漆；下部采用40*40方管焊接成形；
7、采用UV平板喷绘面板，厚度不小于4mm,彩色电路图，不退色、耐磨损；
8、底部安装两万向两定向的脚轮，配备刹车，方便设备的移动及固定。
