一、系统概述：

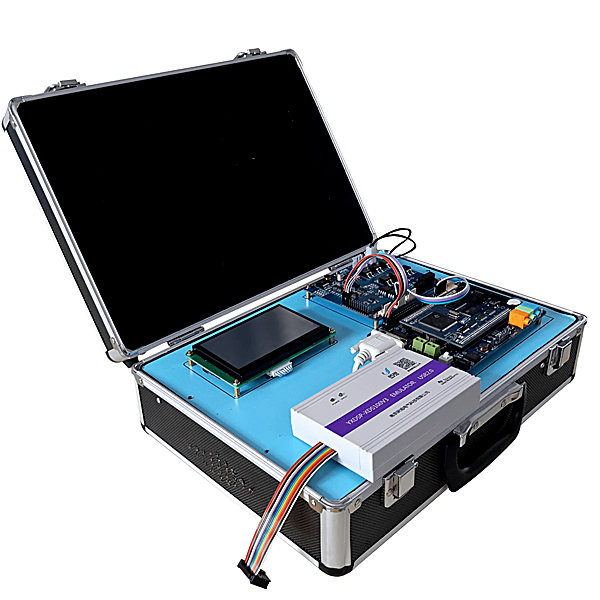

DSP实验箱可采用德州仪器（TI）的TMS320VC54xx芯片作为主处理器(CPU)，如5402、5409、5410、5416等 芯片；也可采用ALTERA 公司的Cyclone系列FPGA芯片，如EP1C3等。 可用来实现数字信号处理的各种算法的实现，完全满足教学实验要求及二次开发。该产品主要包括54xx系列芯片全部信号的扩展连接口、系统时钟、定时 器，HPI接口，标准串口、高速AD/DA转换、语音输入输出接口电路（AD50）、双音调调变DTMF频率的数位波形产生器、交通灯模块、直流电机驱动 模块（可实现闭环控制）、步进电机驱动模块、键盘处理，LCD液晶显示、I/O输入输出模块、DSP处理器与51系列处理器通讯。该产品比较适合于语音处理、变频控制、拖动系统、便携式检测设备等控制场合。
二、主要功能：
主处理器：
1、TMS320VC5402。
2、ALTERA FPGA芯片：Cyclone EP1C3
内部存储器：16KX16Bit的内部双口存储器，4K的片内ROM，外部程序/数据存储器扩展：零等待周期的64Kx16Bit数据存储器、 64Kx16Bit程序存储器；32Kx8Bit系统自动装载的EPROM存储器；256K x16Bit的FLASH存储器。语音输入和功放输出：带有同步缓冲口16位的的AD\DA（TMS320AD50C），**采样频率为22.05K。有 硬件滤波功能，有话筒输入、扬声器输出功能。UART串行接口：采用16C550C芯片，符合RS232标准。键盘处理：Lattice 1016控制的4X8键盘。 LCD液晶显示：采用128X64图形LCD。高速AD/DA转换：TLC7528，TLV1571。
HPI接口：提供两个接口，分别与PC机或其它主机连接。直流电机闭环实验。（51CPU用来实现测速及液晶显示控制，DSP实现速度控制算法）I/O输入输出模块。
电源：提供4路电源：+5V，-5V，+12V，-12V，+3.3V及+1.8V由+5V转换而得。
3、机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
DSP系统实训装置,机械传动典型零部件性能测试实验台
（一）产品概述
"机械零部件性能测试实验台"可以测试带传动、链传动、万向节传动性能及传动效率,适用于各院校《机械设计基础》、《机械设计》、《机械原理》等课程中机械传动典型零部件性能测试实训教学。
（二）系统特点
1.可手动或用计算机测试软件自动进行传动分析实训
2.能通过计算机测试软件进行传动的运动模拟,直接观察传动特性
3.可更换不同的皮带轮,测试多种皮带传动
4.可分6级加载,在不同负载情况下测定皮带传动、链传动、万向节传动的传动稳定性及传动效率
5.计算机测试软件功能强大,具有数据采集、测试分析、曲线拟合、保存并打印实训结果等功能。可测量功率、转速、效率等参数的实时数据,并拟合绘制出效率、传动曲线等,各曲线坐标可任意设置。
（三）配置及技术性能
1.实训台(1)实验台为柜式.
2.输入电源:单相三线 AC220V±10% 50Hz
3.外形尺寸:650mm×530mm×1060mm
4.电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A
5.直流调速器1个:采用PWM脉宽调制技术,输出电压 0～220VDC,输出电流 4ADC
6.数显转速表2个:可分别显示主、从动电机的转速
7.直流数显功率表2个:精度0.5级,既可显示功率值,也可切换显示电压和电流值
8.灯泡加载装置 1套
9.数据采集系统 1套
