一、主要技术参数
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器（plc）：三菱FX1S－20MR主机 12输入 8输出（继电器输出方式）
4、液压实验泵电机功率：250W， 调速范围0－1500r/min，液压泵工作时噪声≤58dB，演示实验油路液流要求压力仅需0.3-1.3Mpa (油泵**压力：Pmax＝2.5Mpa)
5、电磁换向阀：AC220V 吸力3Mpa
6、实训台外型尺寸：1500mm×650mm×1700mm
7、挖掘机实训台挖掘动作时总外型尺寸：1850mm×650mm×1850mm
二、特点：

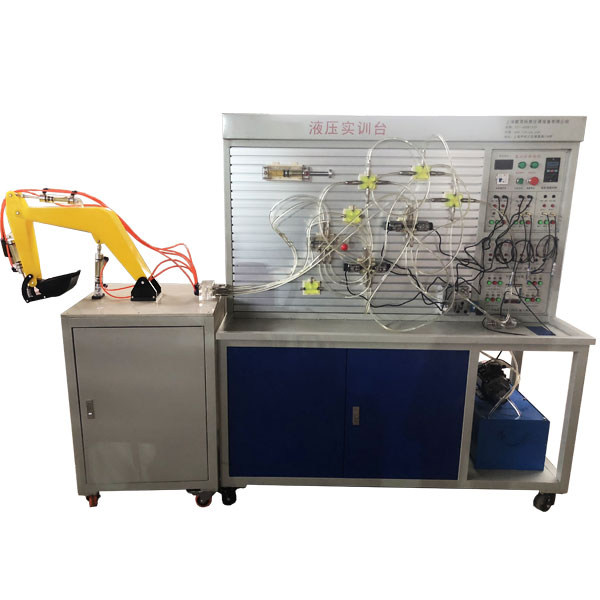

1、在原有透明液压PLC控制实训装置几十种基本回路上增加了可模拟真实挖掘机工作装置各种动作。
2、透明挖掘机液压试验台可模拟真实挖掘机工作装置的各种动作。液压系统采用进口透明机玻璃液压元件、透明尼龙软管搭接而成，液压元件结构、工作原理，液压回路工作原理一目了然。整个实验台具有形象、直观、方便、可靠等优点。
3、透明液压试验台主要由实验桌、实验支架、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
4、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
5、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
透明液压与挖掘机实验台,压缩机实训台
注：图片为数据采集型
产品特点：
1、安全保护：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护。
2、采用1匹制冷机组，冷凝器和蒸发器均为水换热器，系统结构紧凑、布局合理，造型美观大方。
3、本装置适用于高等院校制冷专业相关课程的教学实验，它不但能开设制冷压缩机性能参数的测定实验，而且还能进行制冷循环基本原理的演示实验。
装置功能：
1、标准工况下的制冷量、制热量实验；
2、模拟产生各制冷系统参数变化对制冷性能和制热能效比的影响；
3、进行制冷循环过程和热泵演示，可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象；
研究压缩机在不同的冷却温度下制冷效率和制冷系数；
4、制冷压缩机制冷量的测试方法；
5、蒸发温度、冷凝温度与制冷量的关系；
6、制冷系统主要运行参数及其相互之间的影响。
主要配置：
全封闭制冷压缩机、冷凝器、节流阀、蒸发器、冷水泵、热水泵、涡轮流量计、水箱、电加热装置、温度传感器、高低压控制器、干燥过滤器、储液罐、功率表、压力表、铝合金框架、电控系统、触摸屏、软件等组成。
公用设施：
输入电源：单相三线 AC220V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
