概述

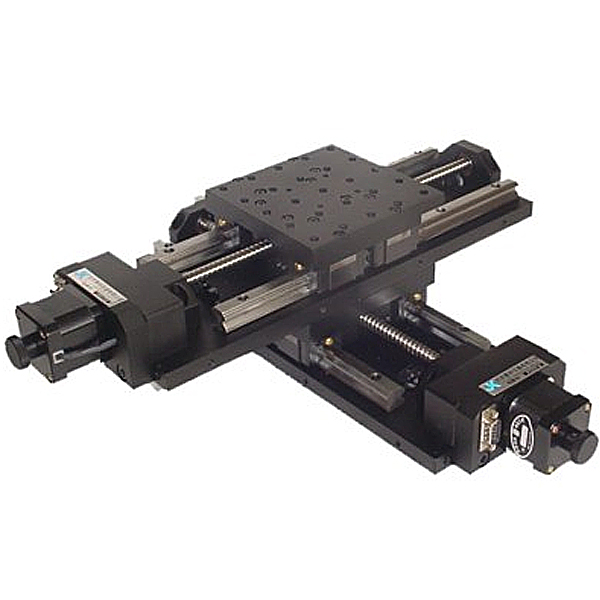

本装置为实际平面二维运动系统的微缩，使用可编程控制器控制，在X、Y轴二个方向上准确地驱动步进电动机进行运动控制的成品，完善的执行机构可实现现代二维运动系统中全部动作过程。
技术参数
电源：单相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm
设备结构：
十字滑台控制实训模型为金属结构、各常用模块连接端子均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
3、设备特点：
1、手动/自动控制模式，针对硬件检测及程序校验。
2、开放的执行机构，可根据不同的控制方案编程，构成不同的执行系统，适应不同层次的人员进行学习和编程。也可作为课题设计或研究使用。
3、产品为开放式，整体机械构造清晰可见。
二维工作台PLC控制实验台,曲柄滑块实验装置
该实验台完全以《机械原理》教科书中实例一牛头刨床机构进行实物模拟仿真，可作牛头刨床机构速度、加速度仿真和实测实验，及速度波动调节实验。所做仿真和实测曲线与教科书中实例完全一致。加深学生对平面机构速度分析和速度波动调节两章内容的理解。
该实验配置适应高速动态参数采集的AD卡和采用微电脑控制进行数据处理并打印实验结果，使学生掌握现代动态参数测试技术。
一、 实验内容
1. 平面机构运动分析实验
2. 机械系统动力学仿真实验
3. 机械系统速度波动调节实验
二、 主要技术参数
1、电机功率：90W
2、调速0～280转/分
3 、光栅角位移传感器：1000栅
4、直线位移传感器：160L
5、外型尺寸：600×380×460mm
6、重量：45Kg
