一、设备组成

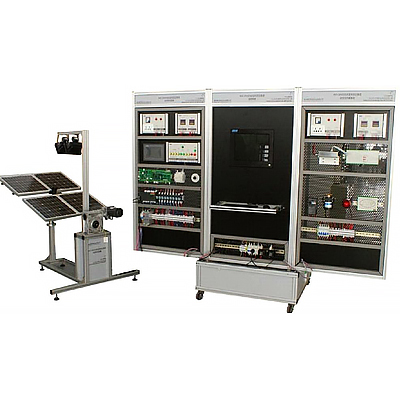

光伏发电实训系统主要由光伏供电装置、光伏供电系统、逆变与负载系统、监控系统四个部分组成，如图1所示。
1、设备尺寸：光伏供电装置1610×1010×1550mm
实训柜1000×1000×2000mm
2、场地面积：12平方米
二、各单元介绍
1、 光伏供电装置
（1）、光伏供电装置的组成
光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、摆杆支架、单相交流电动机、电容器、直流电动机、接近开关、微动开关、底座支架等设备与器件组成。
4块光伏电池组件并联组成光伏电池方阵，光线传感器安装在光伏电池方阵中央。2盏300W的投射灯安装在摆杆支架上，摆杆底端与减速箱输出端连接，减速箱输入端连接单相交流电动机。电动机旋转时，通过减速箱驱动摆杆作圆周摆动。摆杆底端与底座支架连接部分安装了接近开关和微动开关，用于摆杆位置的限位和保护。水平和俯仰方向运动机构由水平运动减速箱、俯仰运动减速箱、直流电动机、接近开关和微动开关组成。直流电动机旋转时，水平运动减速箱驱动光伏电池方阵作向东方向或向西方向的水平移动、俯仰运动减速箱驱动光伏电池方阵作向北方向或向南方向的俯仰移动，接近开关和微动开关用于光伏电池方阵位置的限位和保护。
2、光伏供电系统
(1)、光伏供电系统的组成
光伏供电系统主要由光伏电源控制单元、光伏输出显示单元、触摸屏、光伏供电控制单元、ARM控制单元、接口单元、西门子S7-200plc、继电器组、接线排、蓄电池组、可调电阻、断路器、12V开关电源、网孔架等组成。
光伏发电系统实训装置,换热系数及阻力实训装置
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率5.5KW。
2、翅片管式换热器，换热面积2.0m2，材质为紫铜管。
3、不锈钢加热水箱，容积60L，加热功率4.0KW。
4、循环热水泵参数：流量：20L/min ，扬程：12m，功率：120W。流量计范围40-400L/h。
5、离心风机参数：风量2000m3/h ，风压1000 Pa，功率750W。
6、实验风道采用透明有机玻璃材质，分为风口段，实验段，测试段等，彼此之间采用法兰螺母连接。
7、温度由高精度温度传感器测量，**信号输入巡检仪和高精度数字显示表，显示温度、阻力、流速、功率等实验全部测量参数，手动风门调节风量。
8、外形尺寸：2000×500×1500mm，外形为不锈钢可移动支架，带双刹车轮。
9、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分
