风光互补发电系统实验装置

时间：2025-11-28 02:30:29 实训装置

风光互补发电系统实验装置,热工测量实训台

一、概述
ZRFG-PV03风光互补发电实训系统主要由光伏供电装置、风力供电系统、逆变与负载系统、监控系统组成，
风光互补发电实训系统采用模块式结构，各装置和系统具有独立的功能，可以组合成光伏发电实训系统、风力发电实训系统。
二、设备组成

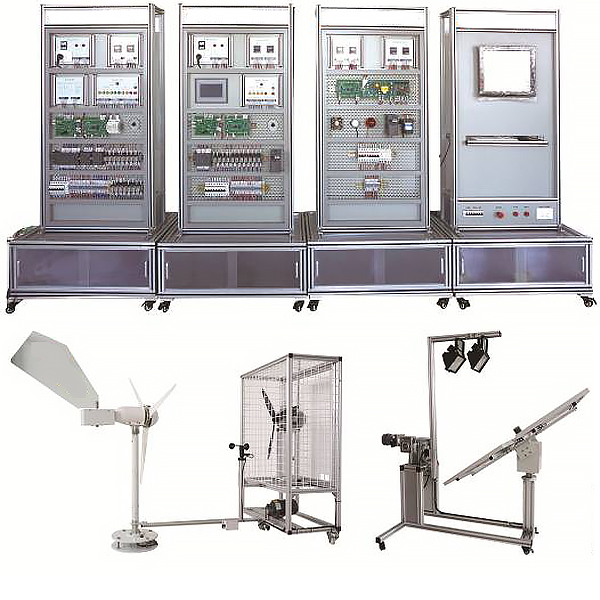

ZRFG-PV03型风光互补发电实训系统主要由光伏供电装置、光伏供电系统、风力供电装置、风力供电系统、逆变与负载系统、监控系统组成，如图1所示。ZRFG-PV03型风光互补发电实训系统采用模块式结构，各装置和系统具有独立的功能，可以组合成光伏发电实训系统、风力发电实训系统。
(1)、设备尺寸：光伏供电装置1610×1010×1550mm
风力供电装置1578×1950×1540mm
实训柜 3200×650×2000mm
(2)、场地面积：25平方米
三、各单元介绍
1、光伏供电装置
(1)、光伏供电装置的组成
光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、摆杆支架、单相交流电动机、电容器、直流电动机、接近开关、微动开关、底座支架等设备与器件组成，如图2所示。
4块光伏电池组件并联组成光伏电池方阵，光线传感器安装在光伏电池方阵中央。2盏300W的投射灯安装在摆杆支架上，摆杆底端与减速箱输出端连接，减速箱输入端连接单相交流电动机。电动机旋转时，通过减速箱驱动摆杆作圆周摆动。摆杆底端与底座支架连接部分安装了接近开关和微动开关，用于摆杆位置的限位和保护。水平和俯仰方向运动机构由水平运动减速箱、俯仰运动减速箱、直流电动机、接近开关和微动开关组成。直流电动机旋转时，水平运动减速箱驱动光伏电池方阵作向东方向或向西方向的水平移动、俯仰运动减速箱驱动光伏电池方阵作向北方向或向南方向的俯仰移动，接近开关和微动开关用于光伏电池方阵位置的限位和保护。

风光互补发电系统实验装置,热工测量实训台

实验目的：
演示测量仪表的组成及种类，了解测量误差的基本概念，测量的一般方法，表示方法和误差的处理方法，以及评估测量仪表质量优劣的技术指标等内容。重点是热工仪表的基本组成及其功能。感受件直接与被测量对象相联系，感受被测参数的变化，并将被测参数信号转换成相应的便于进行测量和显示的信号输出。中间件将感受件输出的信号直接传输给显示件或进行放大和转换，使之成为适应显示元件的信号。显示件向观察者反映被测参数的量值变化。
主要配置：
按被测参数分：压力、温度、流量测量仪表。由感受件、中间件和显示件组成。测量系统由四个基本环节组成：传感器、变换器或变送器、传输通道、数字显示装置、不锈钢台架及控制屏。
技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率1.5KW。
2、304不锈钢加热水箱，容积40L，加热功率3.0KW；换热器面积为3.0m2，40W散热风扇。
3、热水泵参数：流量：20L/min ，扬程：12m，功率：120W。
4、流量测量，DN15涡轮流量计：测量范围0.2-6.0m3/h；压力测量：压力传感器：测量范围0-0.6MPa 。
5、温度由高精度温度传感器测量，**信号输入巡检仪配合高精度数字显示表，显示温度、压力、流量等实验全部测量参数。
6、外形尺寸：1600×500×1500mm，外形为不锈钢可移动支架，带双刹车轮。
