-317K传感器与检测技术实验室设备(27种传感器)
传感器与检测技术实验室设备-(27种传感器)适应不同类别、不同层次的专业教学。可完成"传感器原理与应用、自动检测技术、工业自动化仪表与控制、非电量电测技术、传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
二、技术参数：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功 耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台规格外形尺寸：1600×750×1100mm
三、主要结构：

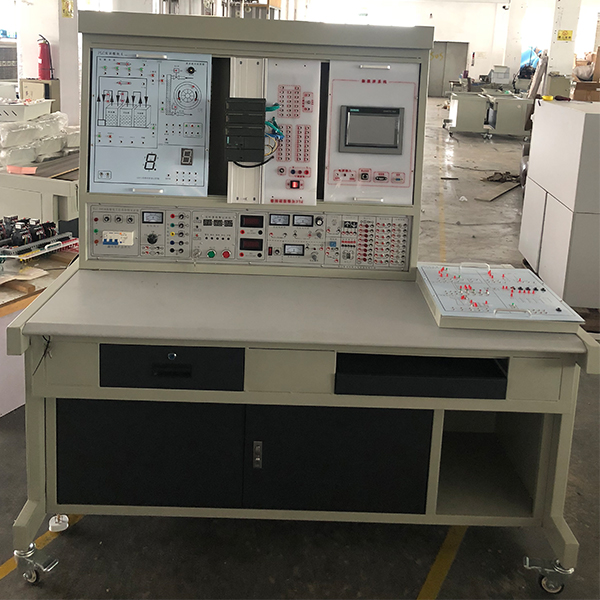

该设备由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
1、实验桌：规格1500×700×780mm，实验桌的两个特点柜可分别安放实验模板和计算机主机及键盘，中间抽屉安放传感器。实验桌面板采用密度板，防火板粘面后成形制作。实验台规格：920×280×340mm。
2、传感器：传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器，透明直观。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口，学生做实验时快捷方便，有助于学生增加感性认识、提高实验效果，而且老师可以带到课堂上讲课用。
4、一个模块对应一类传感器，实验接线方便，电源具有自动保护功能。
5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
四、主控台功能：
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
数据采集卡及处理软件：
数据采集工作12位AD转换、RS232、USB接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
五、传感器配备清单:
| 序号 | 器件名称 | 单位 | 数量 | 序号 | 器件名称 | 单位 | 数量 |
| 1 | 电阻式霍尔式传感器转换电路 | 块 | 1 | 28 | 超声波传感器 | 个 | 1 |
| 2 | 电容式传感器转换电路 | 块 | 1 | 29 | 气敏传感器 | 个 | 1 |
| 3 | 电感式传感器转换电路 | 块 | 1 | 30 | 湿敏传感器 | 个 | 1 |
| 4 | 光电式传感器转换电路 | 块 | 1 | 31 | 霍尔式转速传感器 | 个 | 1 |
| 5 | 涡流式传感器转换电路 | 块 | 1 | 32 | 转速传感器 | 个 | 1 |
| 6 | 温度式传感器转换电路 | 块 | 1 | 33 | K型热电偶传感器 | 只 | 2 |
| 7 | 压电加速度式传感器转换电路 | 块 | 1 | 34 | E型热电偶传感器 | 只 | 1 |
| 8 | 光纤式传感器转换电路 | 块 | 1 | 35 | Pt100铂电阻传感器 | 只 | 1 |
| 9 | 压力传感器转换电路 | 块 | 1 | 36 | Cu50铜电阻传感器 | 只 | 1 |
| 10 | 超声波传感器转换电路 | 块 | 1 | 37 | 热释电红外传感器 | 只 | 1 |
| 11 | 热电偶热电阻传感器转换电路 | 块 | 1 | 38 | 加热温度室 | 个 | 1 |
| 12 | 湿敏传感器转换电路 | 块 | 1 | 39 | 学生凳 | 张 | 2 |
| 13 | 热释电红外传感器转换电路 | 块 | 1 | 40 | 实验台 | 台 | 1 |
| 14 | 移相器相敏检波器 | 块 | 1 | 41 | 位移台架 | 套 | 1 |
| 15 | 电阻式传感器 | 个 | 1 | 42 | 光纤位移台架 | 个 | 1 |
| 16 | 电容式传感器 | 个 | 1 | 43 | 测微器 | 把 | 1 |
| 17 | 霍尔式传感器 | 个 | 1 | 44 | 压力表 | 只 | 1 |
| 18 | 电感式传感器 | 个 | 1 | 45 | 橡皮气囊 | 个 | 1 |
| 19 | 光电式传感器 | 个 | 1 | 46 | 三通管 | 个 | 1 |
| 20 | 涡流式传感器 | 个 | 1 | 47 | 铁片、铜片、铝片各一 | 个 | 3 |
| 21 | 涡流测速传感器 | 个 | 1 | 48 | 温度计0-100℃ | 条 | 1 |
| 22 | 温度式传感器 | 个 | 1 | 49 | Φ8×4磁钢 | 粒 | 1 |
| 23 | 磁电式传感器 | 个 | 1 | 50 | 超声波反射挡板 | 粒 | 1 |
| 24 | 磁电测速传感器 | 个 | 1 | 51 | 说明书实验指导书 | 本 | 1 |
| 25 | 压电加速度式传感器 | 个 | 1 | 52 | 连接导线 | 条 | 25 |
| 26 | 光纤式传感器 | 个 | 1 | 53 | 微机连接线 | 条 | 1 |
| 27 | 压力传感器 | 个 | 1 | 54 | 数据采集处理软件 | 盘 | 1 |
| 实验一 | 电阻式传感器的单臂电桥性能实验 |
| 实验二 | 电阻式传感器的半桥性能实验 |
| 实验三 | 电阻式传感器的全桥性能实验 |
| 实验四 | 电阻式传感器的单臂、半桥和全桥的比较实验 |
| 实验五 | 电阻式传感器的振动实验* |
| 实验六 | 电阻式传感器的电子秤实验* |
| 实验七 | 变面积式电容传感器特性实验 |
| 实验八 | 差动式电容传感器特性实验 |
| 实验九 | 电容传感器的振动实验* |
| 实验十 | 电容传感器的电子秤实验* |
| 实验十一 | 差动变压器的特性实验 |
| 实验十二 | 自感式差动变压器的特性实验 |
| 实验十三 | 差动变压器的振动实验* |
| 实验十四 | 差动变压器的电子秤实验* |
| 实验十五 | 光电式传感器的转速测量实验 |
| 实验十六 | 光电式传感器的旋转方向测量实验 |
| 实验十七 | 接近式霍尔传感器实验 |
| 实验十八 | 霍尔传感器的转速测量实验 |
| 实验十九 | 涡流传感器的位移特性实验 |
| 实验二十 | 被测体材质对涡流传感器特性的影响实验 |
| 实验二十一 | 涡流式传感器的振动实验* |
| 实验二十二 | 涡流式传感器的转速测量实验 |
| 实验二十三 | 温度传感器及温度控制实验（AD590） |
| 实验二十四 | 磁电式传感器的特性实验 |
| 实验二十五 | 磁电式传感器的转速测量实验 |
| 实验二十六 | 磁电式传感器的应用实验* |
| 实验二十七 | 压电加速度式传感器的特性实验 |
| 实验二十八 | 光纤传感器的位移特性实验 |
| 实验二十九 | 光纤传感器的振动实验 |
| 实验三十 | 光纤传感器的转速测量实验 |
| 实验三十一 | 压阻式压力传感器的特性实验 |
| 实验三十二 | 压阻式压力传感器的差压测量实验* |
| 实验三十三 | 超声波传感器的位移特性实验 |
| 实验三十四 | 超声波传感器的应用实验* |
| 实验三十五 | 气敏传感器的原理实验 |
| 实验三十六 | 湿度式传感器原理实验 |
| 实验三十七 | K型热电偶的温度控制实验 |
| 实验三十八 | E型热电阻的温度控制实验 |
| 实验三十九 | 铂热电阻的温度控制实验 |
| 实验四十 | 铜热电阻的温度控制实验 |
| 实验四十一 | 热释电红外传感器实验 |
| 实验四十二 | 移相器实验 |
| 实验四十三 | 相敏检波实验 |
| 实验四十四 | PSD位置传感器测定位置实验 |
| 实验四十五 | PSD位置传感器微振动测量实验 |
| 实验四十六 | PSD位置传感器用于自动定位系统 |
| 实验四十七 | 热电偶冷端温度补偿实验 * |
| 实验四十八 | 气体流量测定 * |
| 实验四十九 | 扭矩传感器的性能实验 |
| 实验五十 | 扭矩传感器的不同形式 * |
| 实验五十一 | 光栅传感器莫尔条纹与相距关系实验 |
| 实验五十二 | 光栅传感器莫尔条纹的细分、计数实验 |
| 实验五十三 | CCD图象传感器线（圆）径测量实验 |
| 实验五十四 | 光学系统对CCD测径系统的影响 |
| 实验五十五 | 硅光电池光电特性实验 |
