检测与转换(传感器)技术实验装置,传感器实验装置,传感器技术实训台

时间:2024-11-21 08:48:35 教育装备

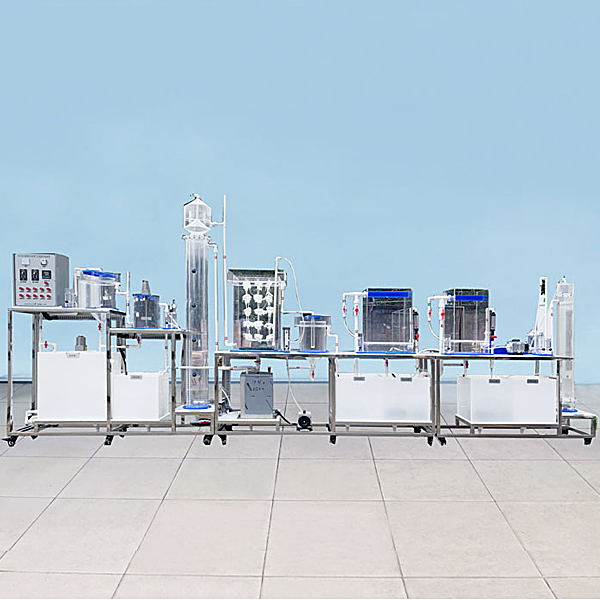

检测与转换(传感器)技术实验装置,传感器实验装置,传感器技术实训台(图1)

-317B1 检测与转换(传感器)技术实验装置




检测与转换(传感器)技术实验装置-是为适应不同类别、不同层次的专业需要。推出了模块化新产品。可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。(电脑自备)
二、主要技术与功能:
1、输入电源:单相三线AC220V±10% 50Hz
2、工作环境:温度-10℃~+40℃
3、相对湿度<85%(25℃) 海拔<4000m
4、装置容量:<0.5kVA、
5、外型尺寸:1600×750×1100mm
6、实验台提供四组直流稳压电源:±5V、±15V;±2V~±10V分五挡输出,+2V~+24V可调,具有短路保护功能。
7、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
8、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP~10VP连续可调,最大输出电流:0.5A(有效值0.4KHz)
9、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
10、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
11、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999rpm。
12、温度表:0-150℃度,精度1%。
13、高精度温度控制调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
14、机械式压力表:0-40Kpa,精度2%。
三源部分:
1、加热源:16V交流电源加热,温度控制范围0~150℃。
2、转动源:0-12V直流电源驱动,转速可调范围0~2400转/分。
3、振动源:振动频率1Hz-30Hz,共振频率12Hz左右。
数据采集卡及处理软件:
数据采集工作12位AD转换、分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。USB、RS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
传感器特点:
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。
2、每种传感器每个独立,传感器上印有原理图与接线口,学生做实验时快捷方便,而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。
4、本实验桌由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成,实验桌柜存放实验模块,抽屉存放各种传感器。
5、学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。
二、传感器种类及技术指标:(参考值)

序号 实 验 模 块 传 感 器 名 称 量 程 精 度
1 电阻霍尔式传感器模块 电阻式传感器 ± 2mm ± 1.5%
2 霍尔式传感器 ≥ 2mm 0.1%
3 电容式传感器模块 电容式传感器 ± 5mm ± 1.3%
4 电感式传感器模块 电感式传感器 ± 5mm ± 3%
5 光电式传感器模块 光电式传感器 0-2400转/分 ≤ 1.5%
6 涡流式传感器模块 涡流式传感器 ≥ 1mm ± 3%
7 温度式传感器模块 温度式传感器 0-100℃ ± 2%
8 磁电式传感器 0 .5V/m
9 压电式加速度传感器模块 压电式加速度传器 1-30Hz ± 2%/s
10 光纤式传感器模块 光纤式传感器 ≥1.5mm ± 1.5%
11 压力传感器模块 压力传感器 0-50kpa ± 2%
12 超声波传感器模块 超声波传感器 20-60cm 1cm
13 MQ3气敏传感器 50-200ppm
14 湿敏传感器模块 湿敏传感器 10-95%RH ± 5%
15 霍尔式测速传感器 0-2400 转/分 ± 1.5%
16 涡流测速传感器 0-2400转/分 ≤ 1.5%
17 磁电测转速传感器 0-2400转/分 ≤ 1.5%
18 转速传感器 0-2400转/分 ≤ 1.5%
19 热电偶、热电阻传感器模 块 K 型热电偶传感器 0-100℃ ± 3%
20 E型热电偶传感器 0-100℃ ± 3%
21 Pt100铂电阻传感器 0-100℃ ± 3%
22 Cu50铜电阻传感器 0-100℃ ± 3%
23 移相器、相敏检波器模块
24 热释电红外传感器模块 热释电红外传感器 3200V/W
25 硅光电池传感器模块 硅光电池传感器 0.35A/W
26 集成温度LM35传感器模块 集成温度LM35传感器 0-100℃ ± 2%
27 PN结、正与负温热敏电阻传感器模块 PN结温度传感器 0-100℃ ± 3%
28 正温热敏电阻传感器 0-100℃ ± 3%
29 负温热敏电阻传感器 0-100℃ ± 3%
30 光敏二极管、光敏三极管与光敏电阻传感器模块 光敏二极管传感器 随光照度变化 ± 3%
31 光敏三极管传感器 随光照度变化 ± 3%
32 光敏电阻传感器 电阻随光变化 ± 3%
三、传感器实验内容如下: 带*为实验为思考实验
实验一 电阻式传感器的单臂电桥性能实验
实验二 电阻式传感器的半桥性能实验
实验三 电阻式传感器的全桥性能实验
实验四 电阻式传感器的单臂、半桥和全桥的比较实验
实验五 电阻式传感器的振动实验*
实验六 电阻式传感器的电子秤实验*
实验七 变面积式电容传感器特性实验
实验八 差动式电容传感器特性实验
实验九 电容传感器的振动实验*
实验十 电容传感器的电子秤实验*
实验十一 差动变压器的特性实验
实验十二 自感式差动变压器的特性实验
实验十三 差动变压器的性能实验
实验十四 激励频率对差动变压器特性的影响
实验十五 差动变压器的振动实验*
实验十六 差动变压器的电子秤实验*
实验十七 光电式传感器的转速测量实验
实验十八 光电式传感器的旋转方向测量实验
实验十九 接近式霍尔传感器实验
实验二十 霍尔传感器的转速测量实验
实验二十一 霍尔传感器的振动测量实验
实验二十二 涡流传感器的位移特性实验
实验二十三 被测体材质对涡流传感器特性的影响实验
实验二十四 涡流式传感器的振动实验*
实验二十五 涡流式传感器的转速测量实验
实验二十六 温度传感器及温度控制实验(AD590)
实验二十七 K型热电偶的温度控制实验
实验二十八 热电偶冷端温度补偿实验*
实验二十九 E型热电偶的温度控制实验
实验三十 Pt100铂电阻的温度控制实验
实验三十一 Cu50铜电阻的温度控制实验
实验三十二 磁电式传感器的特性实验
实验三十三 磁电式传感器的转速测量实验
实验三十四 磁电式传感器的应用实验*
实验三十五 压电加速度式传感器的特性实验
实验三十六 光纤传感器的位移特性实验
实验三十七 光纤传感器的振动实验
实验三十八 光纤传感器的转速测量实验
实验三十九 压阻式压力传感器的特性实验
实验四十 压阻式压力传感器的差压测量实验*
实验四十一 超声波传感器的位移特性实验
实验四十二 超声波传感器的应用实验
实验四十三 气敏传感器的原理实验
实验四十四 湿度式传感器原理实验
实验四十五 气体流量的测定*
实验四十六 移相器实验
实验四十七 相敏检波器实验
实验四十八 低通滤波器实验
实验四十九 热释电红外传感器实验
实验五十 硅光电池光电特性实验
实验五十一 集成温度传感器LM35温度特性实验
实验五十二 集成温度传感器LM35测温实验
实验五十三 PN结温度传感器测温控制实验
实验五十四 正温热敏电阻温度特性实验
实验五十五 负温热敏电阻温度特性实验
实验五十六 光敏二极管特性实验
实验五十七 光敏三极管特性实验
实验五十八 光敏电阻特性实验
实验五十九 光敏电阻应用实验
