一、设备组成

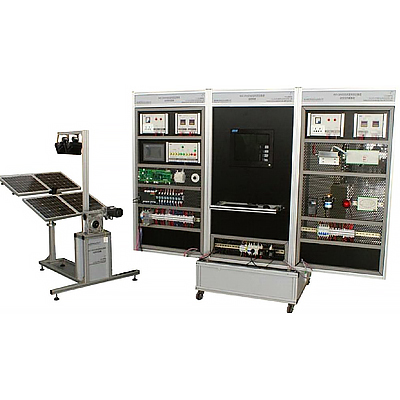

光伏发电实训系统主要由光伏供电装置、光伏供电系统、逆变与负载系统、监控系统四个部分组成，如图1所示。
1、设备尺寸：光伏供电装置1610×1010×1550mm
实训柜1000×1000×2000mm
2、场地面积：12平方米
二、各单元介绍
1、 光伏供电装置
（1）、光伏供电装置的组成
光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、摆杆支架、单相交流电动机、电容器、直流电动机、接近开关、微动开关、底座支架等设备与器件组成。
4块光伏电池组件并联组成光伏电池方阵，光线传感器安装在光伏电池方阵中央。2盏300W的投射灯安装在摆杆支架上，摆杆底端与减速箱输出端连接，减速箱输入端连接单相交流电动机。电动机旋转时，通过减速箱驱动摆杆作圆周摆动。摆杆底端与底座支架连接部分安装了接近开关和微动开关，用于摆杆位置的限位和保护。水平和俯仰方向运动机构由水平运动减速箱、俯仰运动减速箱、直流电动机、接近开关和微动开关组成。直流电动机旋转时，水平运动减速箱驱动光伏电池方阵作向东方向或向西方向的水平移动、俯仰运动减速箱驱动光伏电池方阵作向北方向或向南方向的俯仰移动，接近开关和微动开关用于光伏电池方阵位置的限位和保护。
光伏发电系统实验装置,消防工程综合实训装置
一、系统简介
本实验系统分为自动喷水灭火系统、消火栓系统及消防报警联动控制中心两部分，如图所示：
1)消火栓系统布置成临时高压系统，由低位消防水箱，屋顶消防水箱，消防水泵，稳压增压设备，消火栓箱，水带，水枪等组成。可以演示消火栓系统的基本组成，以及火灾发生时系统的启动与运行原理；
2）自动喷水灭火系统与消火栓系统共用低位消防水箱与屋顶消防水箱，并由消防水泵、稳压增压设备，气泵、湿式报警阀，干式报警阀，雨淋报警阀，预作用报警阀，水流指示器，喷头，末端试水装置组成完整的自动喷水灭火系统，可以演示湿式自动喷水、干式、雨淋、预作用灭火系统的组成与工作原理。
3）消防报警联动控制中心实现消防报警探测器自动控制消防泵启停及压力开关、水流指示等动作联动消防报警及控制消防泵启停功能。
二、系统模块组合方案
本建筑消防演示系统消火栓与自动喷水灭火系统报警阀前部分合用，报警阀后可分为消火栓灭火系统与湿式自动喷水灭火系统，也可根据要求将自动喷水灭火系统做成干式自动喷水灭火系统、预作用式系统自动喷水灭火系统，水喷雾式自动喷水灭火系统，水幕式自动喷水灭火系统，具体模块组合方案见下表所示。
