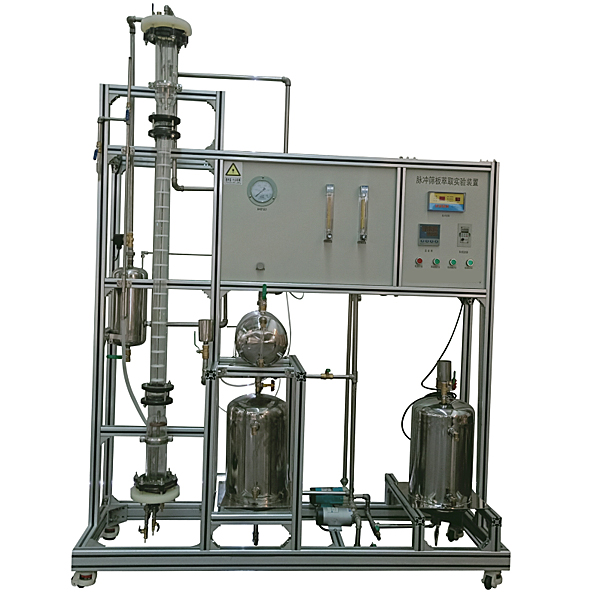

装置特点
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
4、塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。
5、塔内构件及管道均由304不锈钢材质制作。
6、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、了解脉冲筛板萃取塔的结构。
2、掌握脉冲筛板萃取塔性能的测定方法。
3、了解筛板萃取塔传质效率的强化方法。
主要配置
筛板萃取塔、空压机、流量计、脉冲控制器、电磁阀、水泵、填料、储液罐、缓冲罐、数字显示仪表、304不锈钢框架
公用设施
水：装置自带不锈钢水罐，连接自来水接入。 实验物料：水--- 煤油。
电：电压AC220V，功率2KW，标准单相三线制。
技术参数
1、筛板萃取塔，塔两端直径较大部分为上澄清段（油水分离）和下澄清段。中间为两相传质段，在塔的下澄清段装有脉冲管和轻相分布器；在上澄清段设有重相分布器、轻相出口以及缓冲器。萃取操作时，由脉冲发生器提供的脉冲气流使塔内液体作上下往复运动，迫使液体经过筛板使分散相破碎成较小的液滴分散在连续相中，并形成强烈的上下湍动，从而促进传质过程的进行。
筛板萃取塔传质效率实训装置,活性污泥处理实训台
一、实验目的：
污水处理构筑物动态模型实验的目的是配合排水工程教材所讲授的相关内容，使学生能直观了解构筑物型式、内部构造及水在构筑物内的流动轨迹，加深对所学内容的理解。
通过本实验，希望达到下述目的：
1通过观察完全混合型活性污泥法处理系统的运行，加深对该处理系统特点及运行规律的认识；
2通过对模型实验实验系统的调试和控制，初步培养进行小型模拟实验的基本技能；
3熟悉和了解活性污泥法处理系统的控制方法，进一步理解污泥负荷、污泥龄、溶解氧浓度等控制参数及在实际运行中的作用。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：20～30L/h
3、空气曝气量：100～300L/h
4、设计进、出水水质：
进水：BODcr 400～800mg/L 出水：70～150mg/L
进水：COD5 200～400mg/L 出水：20～40mg/L
进水：SS 00～300mg/L 出水：20～80mg/L
进水：PH 6~9 出水：6~9
5、反应池尺寸：350mm×300mm×400m（4只）、
6、装置外形尺寸：1800mm×700mm×1600mm
7、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护
