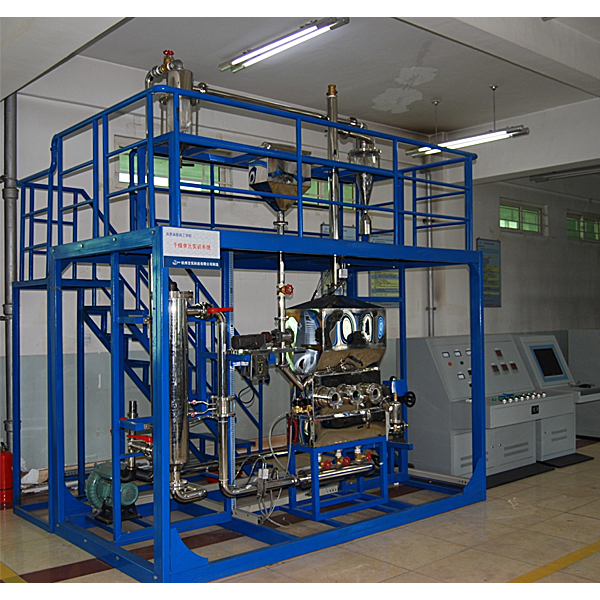

一、流化床干燥单元操作实训设备系统组成及特点
1、框架\楼梯\护栏：框架长×宽×高：约3000×1500×3500mm，楼梯宽度700mm。设备总安装尺寸：3700×1500×3500mm。整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处理。紧固件：与法兰，阀门，框架，楼梯，护栏，支架配合。
2、机械设备配置：流化床干燥器、外板翅式预热器，旋风分离器、布袋除尘器，不锈钢锁风连续取样器，附属管道及阀门。流化床干燥器：不锈钢，玻璃观测孔，三流化干燥室。
3、动力输送设备：高效低噪漩涡风机、锁风连续给料机。
4、检测配置：床层温度检测控制，干燥物料量控制，干燥器风量检测控制，电加热预热器温检测控制；流化干燥器进、出口风温检测，流化干燥塔取样物料水分测定，床层压降检测。
5、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。系统也可采用DCS控制系统。
流化床干燥操作单元实验装置,风力光伏微电网实验台
智能微电网实训实验系统由模拟风力发电单元、太阳能光伏发电单元、微电网接入与能量管理屏柜、微电网储能与稳定控制屏柜、微电网分布式能源接入屏柜、微电网交直流负荷管理屏柜、微电网监控平台等组成。
1、模拟风力发电单元
模拟风力发电单元由永磁风力发电机组、拖动异步电机、发电机支架、电机电缆、风速模拟单元等组成。风力发电机采用永磁水平轴风力发电机，通过异步变频电机进行拖动，可模拟发电机在不同风速状况下的发电情况。
2、太阳能光伏发电单元
由光伏模拟器组成，模拟光伏板的各种特征。
3、微电网接入与能量管理屏柜
微电网接入与能量管理屏柜由西门子plc、微电网能量管理系统(EMS)、工业以太网交换机、交流浪涌保护器、交流接触器、塑壳断路器、单相双向计量仪表、低压线路保护器、电流互感器、组态触摸屏、急停按钮、指示灯、继电器、开关电源、复位开关、转换开关、微断、测试端子、电力电缆、通讯电缆、接线端子、测试端子等组成。主要完成微电网与大电网能量交互的控制、计量与保护，同时通过能量管理系统对微电网储能、分布式发电、交直流负荷等进行能量管理与调度，实现微电网平滑稳定、经济高效运行。
