电子焊接装配及电子技术综合实验装置

本装置是高度仿真的电子焊接装配操作台，满足学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

二、技术性能

1、输入电源：三相四线380V±10％50Hz

2、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)

3、装置容量：<200VA

三、实训装置

主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。

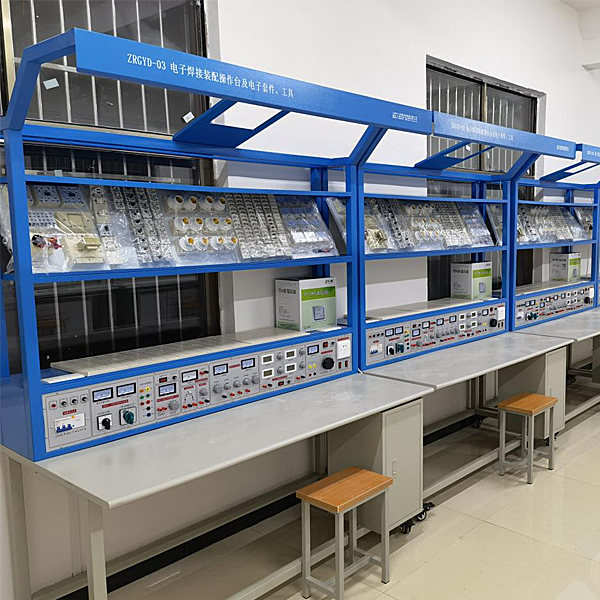

1、实训台

实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成。

（1）配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。

（2）顶部框架上设有电风扇和30W日光灯（照明设备）各一个。

2、控制台

1．三相保险座

3．三相电源输入指标

4．总开关：实验台电源总开关，带漏电、过载保护

5．试验按钮：试验漏电开关漏电功能

6．电源输入指示1只

电子焊接装配及电子技术综合实验装置,化工仪表维修工竞技实训装置

一、实训装置特点
被调参数囊括了工业上常用的液位、温度、流量、压力四大参数；
执行器中既有调节阀仪表类执行机构，又有变频器、调压模块等电力拖动类执行器；
系统除了改变调节器的设定值作阶跃扰动外，还可以在对象中通过手操作阀制造各种扰动；
一个被调参数可用不同动力源、不同的执行器、不同的工艺线路下可演变成多种调节回路，以利于讨论、比较各种调节方案的优劣；
能进行多变量控制系统及特定过程控制系统实验；
各种控制算法和调节规律在开放的实验软件平台上都可以控制；
实验数据及图表在MCGS软件系统中很容易存储及调用，以方便实验者进行实验后的分析与比较；
在信号的处理上，还预留了整套的信号接口，可用于以后系统的扩展，如：现场总线、DCS等控制系统；
在可以运用MCGS强大的软件体系，组建一个小的局域网控制。
在整体实训装置中，设有温度故障排除功能、调节阀故障排除功能、卡件故障排除功能等
二、实训装置对象组成
该实训装置包括一组有机玻璃三容水箱，每个水箱装有液位传感器；同时具有两路供水系统，一路由循环水泵、调节阀、孔板流量计+EJA的差压变送器组成，另一路由变频器、循环水泵、涡轮流量计组成，通过阀门切换，任何一组供水可以到达任何一个水箱。--为实现温度控制，该实验装置专门设计了一只常压电加热锅炉、一只强制对流换热器。常压电加热锅炉分内胆和夹套两层，内胆由电加热器提供热源，由一路供水系统提供水源，锅炉内胆装有防干烧装置来确保设备安全；夹套由一路供水系统提供冷却水。通过改变电加热器的加热功率或冷却水/待加热水的流量来影响内胆水温和夹套水温。锅炉内胆和夹套均安装有热电阻测温元件，在内胆里面，还装有一个就地温度显示仪表。
