防烟排烟系统控制实训装置

时间:2024-01-09 16:30:40 实训装置
防烟排烟系统控制实训装置,智能滑动轴承实训装置

一、系统概述:
防烟排烟系统控制实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统,设备设计为机械式加压送风系统和机械式排烟系统。防烟排烟系统控制实训装置由模拟房间配备系统和排烟风机系统组成(主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成防烟排烟系统控制实训装置

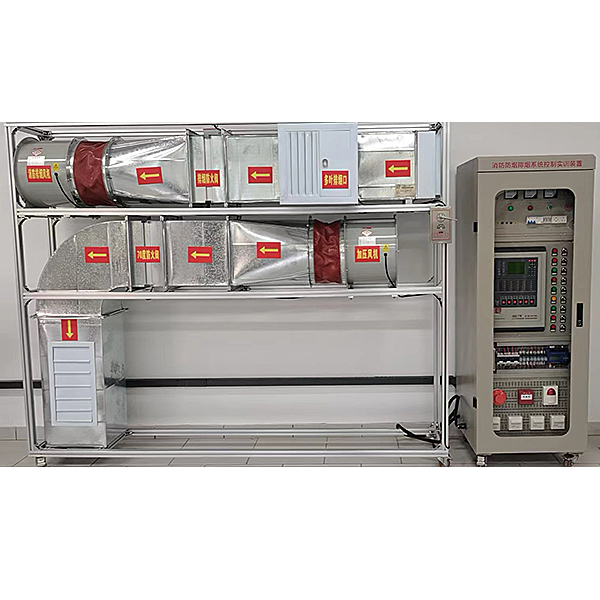

(参考图,以实物为准)
二、技术参数
1、输入电源:单相三线~380V±10% 50Hz
2、工作环境:环境温度范围为-5℃~+40℃  相对湿度<85%(25℃)  海拔< 4000m
3、装置容量:<3.8kVA
4、外形尺寸:3000mm×1000mm×1600mm
5、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
6、工作环境:环境温度范围为-5℃~+40℃  相对湿度<85%(25℃)  海拔< 4000m
三、系统特点
1、风系统的完整性、:与实际中的通风系统、控制功能、保护功能、显示功能完全 一致。
2、系统与真实的通风排烟系统,风系处理系统原理相同,微型化展示了通风排烟系统的特点,结构、控制方法。
3、装置直观展示了通风系统的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。结构合理,造型美观装置结构合理紧凑、造型美观大方,实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。
4。通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。
5、设有电流型漏电保护装置,对地漏电电流超过一定值,即跳闸切断电源;并有热保护器件,对压缩机进行过热、过载保护等功能。
6、DDC数字量控制模块2个,16路*输入,6路DO输入,8路DO输出

防烟排烟系统控制实训装置,智能滑动轴承实训装置


防烟排烟系统控制实训装置,智能滑动轴承实训装置

主要技术参数:
1、电机功率:600W;
2、测速范围:0─500转/分,
3、负载范围:0─300kg;
4、管路压力传感器8个(0.6Mpa),载荷传感器1个(0-500kg),测力传感器1个(5kg),传感器精度:±0.2%(读数);
5、圆柱滚子允许最大工作转速为300rpm;
6、允许最大加载力为300kg;
7、轴瓦内直径d=75mm;有效长度L=100mm;
8、外形尺寸:170×500×650mm;
9、重量:52kg
基本配置:
1、调速电动机1个;
2、管路压力传感器8个,载荷传感器1个,测力传感器1个,
3、弹性加载装置、测试数据装置一套,测试软件一套,多媒体软件光盘一个,随机工具一套,机罩一个。
实验内容
1、观察滑动轴承的结构,测量其径向油膜压力分布和轴向油膜压力分布;
2、测定其摩擦特征曲线,特别低转速能进行演示,能观察并计算油膜厚度。
性能特点:
1、智能动压实验台可进行全自动检测;
2、对性能参数变化曲线进行自动绘制;
3、有油膜压力分布曲线的虚拟仿真;
4、摩擦状态的观察;
5、径向、轴向油膜压力分布和摩擦特征曲线的实测;
6、采用弹性加载系统,能有效减小主轴轴颈的变形;
