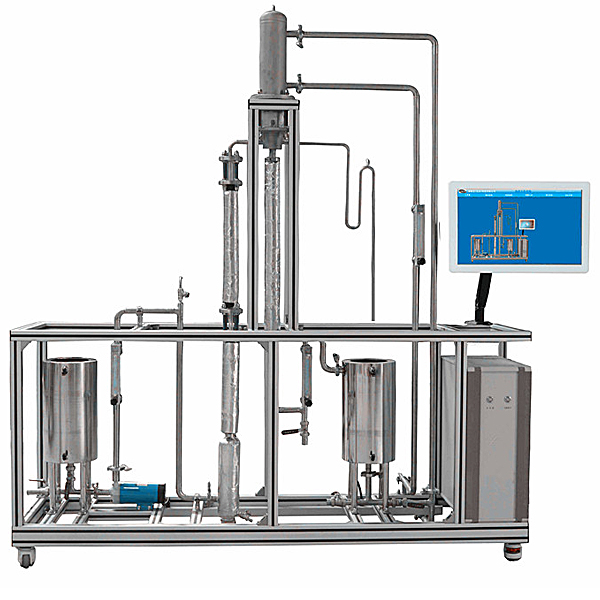

HG-49传热操作实训装置
分 项 | 说 明 | |||
传热操作实训装置-功能 |
1、了解换热器换热的原理、认识各种传热设备的结构和特点。 2、认识传热装置流程及各传感检测的位置、作用,各显示仪表的作用等。 3、掌握传热设备的基本操作、调节方法、了解影响传热的主要影响因素。 4、掌握换热系数k计算方法及意义。 5、了解逆流、顺流对换热效果的影响。 6、了解档流板的作用及强化传热的途径。 7、包含冷空气-热空气换热体系,冷空气-水蒸气换热体系。 8、能正确使用设备、仪表,及时进行设备、仪器、仪表的维护与保养。 9、能掌握现代信息技术管理能力,应用计算机对现场数据进行采集、监控。 10、了解掌握工业现场生产安全知识。 |
|||
设计参数 |
整体采用工程化布局,两层布置,一层为主操作区,二层主要为观察区。 实验风量:10-100m3/h。 换热设备包括:套管、列管、板式、螺旋板式等换热器。 |
|||
整机参数 | 设备尺寸: 3700x2000x3500mm(长x宽x高 ),(可根据实训场地实际高度和场地面积进行调整),整机采用钢制喷塑框架,带两层操作平台,一层平面方便安装、检修,二层有安全斜梯通上并有护栏、防滑板。 | |||
电气系统 | 标准工业操作台,内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护;同时每一组强电输出都有旋钮开关控制,保证设备安全,操作控制便捷;装有分相指示灯,开关电源等。外型尺寸:1400×800×1300mm(长×宽×高)。 | |||
公用设施 |
水:实验用水由现场水龙头接入蒸发器。 电:电压AC380V,三相四线制(三火线一零线)。需配置1~2个接地点(安全地及信号地)。 |
|||
主要设备 |
换热器:套管、列管、板式、螺旋板式,均为不锈钢材质。 套管换热器,换热面积0.6m2。换热管长度1500mm。 列管换热器,304不锈钢,换热面积1.5m2,Ф159x1000mm。 板式换热器,304不锈钢,换热面积1.0m2。 螺旋板式换热器,304不锈钢,换热面积1.0m2。 蒸汽发生器:304不锈钢,Ф426x850mm,加热功率7.5KW。 热空气加热器:304不锈钢,Ф219x1100mm,加热功率4.5KW。 水冷却器:304不锈钢,φ108x1180mm,F=0.3m2。 管道、阀门均为304不锈钢材质。 冷、热风机:流量140m3/h,功率1.5KW,风压16KPa。 转子流量计:冷、热风流量10-100m3/h。 操作站型号:配置不低于E3400/1G/160G/DVD/集成显卡/17"液晶/光电键鼠/WINXPHOME中文版。 |
|||
上位机监控软件 | RS485/232通讯转换器,MCGS工业组态软件一套(附64点软件狗),在线监控软件一套 | |||
测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
热流体进口温度 | PT100 铂电阻 | 宇电显示仪 | 自控 | |
热流体出口温度 | PT100铂电阻 | 宇电显示仪 | 自控 | |
冷流体进口温度 | PT100铂电阻 | 宇电显示仪 | 自控 | |
冷流体出口温度 | PT100铂电阻 | 宇电显示仪 | 自控 | |
蒸发器压力 | 指针压力表 | 现场显示 | 无 | |
蒸发器温度 | PT100铂电阻 | 宇电显示仪 | 电加热器 | |
热空气温度 | PT100铂电阻 | 宇电显示仪 | 电加热器 | |
冷风流量 | 转子流量计 | 转子流量计 | 阀门 | |
热风流量 | 转子流量计 | 转子流量计 | 阀门 |
