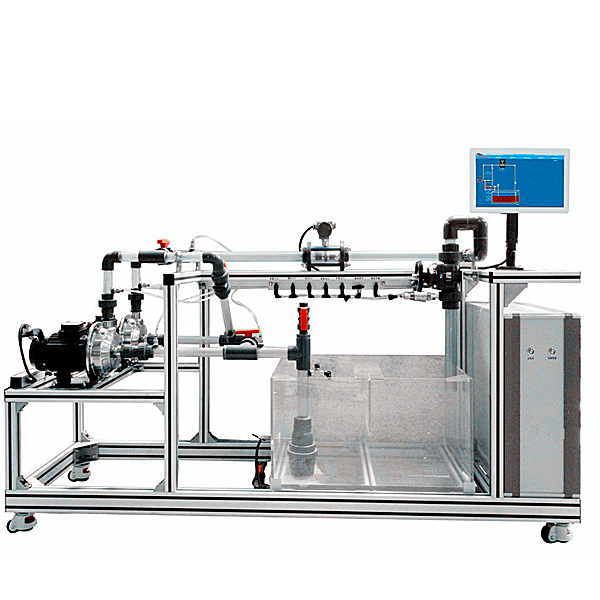

-322液位检测与控制实验装置

液位检测与控制实验装置-可提供温度、压力、液位、转速、称重共5种传感、变送器与检测装置，可进行多种参数的检测与控制实验，可组成闭环控制实验。通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位软件采用MCGS全中文工控组态软件进行，实现的在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有多重安全保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。 本装置列举了多种传感器在工业测量与控制中的应用，采用工业传感器，标准的信号输出。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化、光电子等专业。 二、基本配置： 1、实验温度源 温度范围0～200℃ 一只 2、PT100温度传感器 A级 一套 3、可控硅调压模块 一只 4、压力变送器 一只 5、液位变送器 一只 6、电磁阀 三只 7、有机玻璃实验水箱 一只 8、储水箱 一只 9、手动阀 四只 10、转速控制板 一块 11、称重传感变送器 一套 12、智能工业调节仪 一只 13、交流数字电压表 一只 14、直流电源 一套 15、漏电保护器 一只 16、RS485/232转换器 一只 17、实验软件 一套 18、P4电脑＋17’显示器 （自备） 19、实验台 （选配） 20、MCGS软件狗 （选配件） 一只 21、砝码 一套 三、实验装置介绍： 本装置采用模块化设计，用户可以根据实验需要，选择不同的对象源和智能调节/电源部分搭建实验。 3.1、智能调节/电源部分 由智能工业调节仪、电源组成。对实验进行信号的采集和控制，并给对象源提供电源。仪表带RS485串口已转换成RS232串口，可与上位软件构成计算机控制系统。 3.2、温度控制源 由实验温度箱、加热器、可控硅调压模块、风扇、温度传感器等组成。可以和智能调节/电源部分组成温度检测和闭环控制系统。 提供温度检测：PT100 控制信号：4～20mA直流信号 3.3、转速控制源 由无刷直流电机、光电转速传感器、转速盘、转速控制板等组成。可以和智能调节/电源部分组成转速检测和闭环控制实验系统。转速控制源为独立的模块，通过航空插座与控制面板相连。 提供转速输出信号：1～5V直流信号 控制信号：0～10mA直流信号 3.4、液位/称重控制源 由增压泵、实验水箱、电磁阀、液位变送器、称重变送器、转子流量计等组成。可以对实验水箱的液位进行检测和控制，也可以对实验水箱内储水的重量进行称重和控制。 提供液位输出信号：4～20mA直流信号 称重输出信号：4～20mA直流信号 四、技术指标 1）、供电电源：AC220V±10% 50HZ±5% 10A 有良好接地 2）、仪表输入输出信号符合IEC标准 3）、温度传感器 量程：1－150℃ 温度传感：PT100 精度：A级 4）、压力变送器 量程：0-80KPa 输出信号：4-20mADC 二线制DC24V 精度0.5级 5）、液位变送器 量程：0-50cm 输出信号：4-20mADC 二线制DC24V 精度0.5级 6）、称重变送器 量程：0-20kg 输出信号：4-20 mADC 电源AC220V精度0.5级 7）、转速输出 量程：0-2800r/min 输出信号1-5V 8）、分体结构： 实验控制箱尺寸：800mm（长）×360mm（宽）×800mm（高） 重量：约50kg 水气源小车尺寸：650mm（长）×250mm（宽）×600mm（高） 重量：约40kg 五、实验内容 1、检测实验： 2、温度检测实验 3、实验水箱液位检测实验 4、实验水箱储水重量检测实验 5、压力检测试验 6、电机转速特性实验 7、位控制实验 8、液位位控实验 9、称重位控实验 10、控制实验 11、液位PID控制实验 12、称重PID控制实验 13、压力PID控制实验 14、温度PID控制实验 15、转速PID控制实验
