| 一、实训装置基本要求： |
| 实训装置按照职业教育的教学和实训要求研发的产品。能适应高职院校、职业学校的制冷技术、制冷流体机械、家用 制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等专业的实训教学要求。 |
| 结构要求：系统采用一拖三机组，系统终端处理机多样化：采用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式；每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。 |

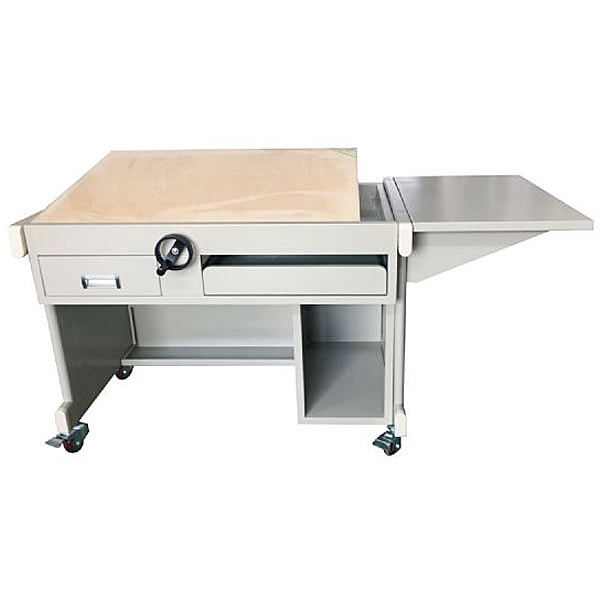

| 实训桌设有四个万向轮和四个固定调节机构，便于移动和固定。 |
| 故障设置要求：实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。 |
| 安全要求：设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。 |
| 二、技术性能要求 |
| 输入电源：单相三线～220V±10% 50Hz |
| 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m |
| 装置容量：＜3.8kVA |
| 制冷剂类型：R410a |
| 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准 |
| ★三、可完成的实训项目要求 |
| 1、制冷系统主要器件的认识及焊接实验 |
| 1) 制冷压缩机 |
| 2) 室内热交换器 |
| 3) 室外热交换器 |
| 4) 四通换向阀 |
| 5) 节流装置 |
| 6) 视液镜 |
| 7) 电磁阀等器件 |
| 2、空调的制冷和制热原理的认识和运行实验 |
| 1) 空调制冷运行与调试 |
| 2) 空调制热运行与调试 |
| 3、制冷系统专用工具的认识及操作实验 |
| 1) 扩管器 |
| 2) 双表修理阀 |
| 3) 真空泵 |
| 4) 割管刀 |
| 5) 三合一弯管器 |
| 6) 扩孔器 |
| 7) 焊炬及其他工具 |
| 4、空调系统的设计安装实验 |
| 1) 系统管路设计：包括管路距离的确定、各管、弯管、扩光、长官、管路焊接等 |
| 2) 系统组装实验：将设计好的管路安装到对应器件的合理位置，对空调进行保压、简捡漏 |
| 3) 空调系统接线：空调系统的线路铺设和连接 |
| 4) 空调调试实验：对空调系统抽真空、加注冷媒、电气调试、工况调整 |
| 5、电气系统实训 |
| 1）通信和电源接法实训 |
| 2）电气系统调试实训 |
| 3）电气排除故障实训 |
