一、系统概述：

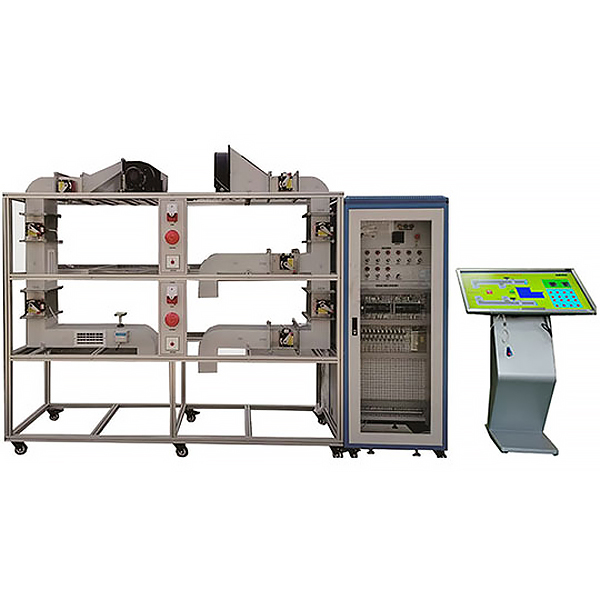

变风量通风与排烟实训系统根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
变风量通风与排烟实训系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成全系统智能操作，兼变频节能技术控制，通过变频技术控制系统各个系统部件达到节能控制要求。
二、技术参数
1、输入电源：单相三线～380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
3、装置容量：＜3.8kVA
4、外形尺寸：3000mm×1000mm×1600mm
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
6、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
通风与防排烟测试实验装置,过程控制实验装置
本实验配置基本的水箱、管路、智能调节器、电磁泵等，利用不同工业液位测量传感器，组成多种液位检测系统，可提供的传感器包括有：应变式液位器等。
通过实验熟悉的安装测试方法，应用特点，测量范围，安装条件，掌握精度分析方法。
本装置具有多重安全保护，提供IEC标准信号及相关测试点供plc接入进行编程实验。
装置技术条件
1）输入电源：二相三线AC220V±10％ 50Hz；
2）工作环境：温度-10℃- +40℃,相对湿度<85%(25℃) 海拔<4000m；
3）装机容量：<0.5kVA；
4）外形尺寸：400*600*700单位mm。
系统配置
| 名称 | 单位 | 数量 | 备注 | |
| 执 行 机 构 | ||||
| 电动球阀 | 只 | 1 | 工作电压24，控制电压0-10v。 | |
| 磁力泵 | 台 | 1 | 无泄漏，低噪音，二相交流220VAC，15W。扬程1.5吗m。 | |
| 传 感 变 送 器 | ||||
| 扩散硅压力（液位）变送器 | 只 | 1 | 0-100kpa | |
| 压力变送器 | 只 | 1 | 供电电压9-24v，输出4-20MA，标准接口，压力范围0-100kpa。 | |
| 涡轮流量计及流量变送器 | 套 | 1 | （1）量程：选0-800L/h；（2）输出信号：4-20mADC；（3）精度：0.2级。标准信号输出4-20ma | |
| 温度变送器 | 套 | 1 | Pt100：A级；温度变送器：0.5级精度，0-100℃。4-20ma标准信号输出 | |
| 其 它 设 备 | ||||
| 实验用淡蓝色透明有机玻璃水箱 | 只 | 1 | 1个圆型有机玻璃水箱，直径15mm，高度15cm。 | |
| 储水箱 | 只 | 1 | 镜面不锈钢304。自动进排水减轻实验老师工作200*150*200 单位mm | |
| 不锈钢支架 | 套 | 1 | 镜面不锈钢管管子做成。 | |
| 配有24v直流稳压电源 | 只 | 1 | 电流2A。 | |
