ZN-01智能制造电气实训平台

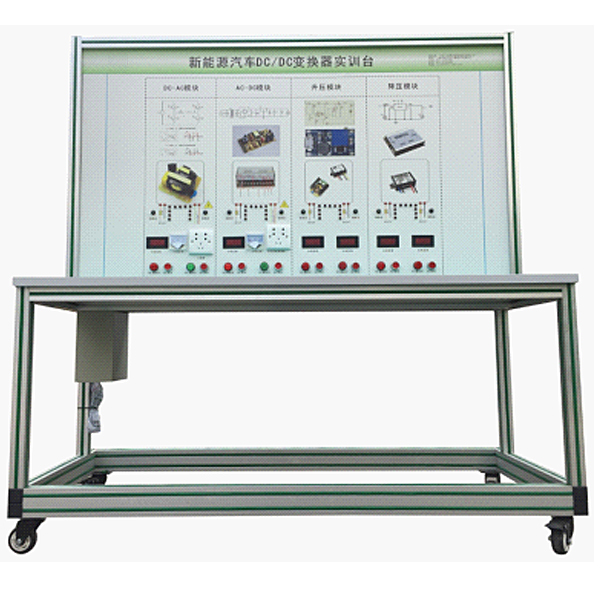

ZN-01 智能制造电气实训平台工作台架是采用立式工作台形式设计，采用铝型材结构框架，木质材料桌面。配套有电气安装实验网板、数字化信息采集系统，电气控制系统等配套装置。是可用于各种不同基础培训模块放置与开展实验的载体。
二、主要技术参数：
1、供电电源：AC220V 50Hz；
2、使用功率：0.7kW；
3、框架材料：铝合金立柱框架；
4、桌面材料：高密度压缩板材制作，表面具有防静电桌垫；
5、封板材料：优质钣金；
6、通讯方式：以太网；
7、实验台尺寸：约1500*750*1750mm。
三、配套控制器系统
采用CPU 1214C，紧凑型PLC控制器带有1个PROFINET通信端口，集成输入/输出：14DI 24V直流输入，10晶体管输出24V直流，2模拟量输入0-10V DC或0-20MA，供电：直流DC 20.4-28.8V。每一工作单元由一台PLC承担其控制任务，多台实训装置可进行组合实现小型网络化的控制。
(S7-1200控制器) 1、控制器主要技术参数：
1) 供电电源：DC24V；
2) 工作存储器：100KB；
3) 装载存储器：4MB；
4) 保持性存储器：10KB；
5) 集成I/O:14点输入/10点输出；
6) 模拟量输入：2路输入；
7) 通讯方式：PROFINET。
2、触摸屏主要技术参数：
1) 通讯口：1个RS485、1个RS232、1个USB、1个网口；
2) 显示屏：7寸；
3) 通讯方式：RS232、RS485、以太网通讯等；
4) 网线连接口：RJ45。
四、配置参考清单
| 序号 | 名称 | 型号 | 数量 | 备注 |
| 1 | 工作台 |
1.供电电源：AC220V 50HZ; 2.使用功率：0.7KW 3.框架材料：半弧形铝合金立柱框架； 4.桌面材料：高密度压缩板材制作，表面具有防静电桌垫； 5.封板材料：优质钣金； 6.通讯方式：以太网； 7.尺寸：1500*750*1750mm。 |
1套 | |
| 2 | 警示灯 |
1.灯管为发光二极管 2.DC24V 常亮型 3.红/绿/黄三色 |
1只 | |
| 3 | 开关电源 |
1.输入：AC220V 50HZ； 2.输出：DC24V 5A； 3.具有电流过载保护功能。 |
1只 | |
| 4 | PLC可编程序控制器 |
1.型号：S7-1200 1214C 2.I/O输入:14点 3.I/O输出：10点 4.模拟量输入：2点 |
1套 | |
| 5 | 触摸屏 | 7寸 1个RS485、1个RS232、1个USB、1个网口 | 1台 | |
| 6 | 交流空开 | 1P+N 10C | 1只 | |
| 7 | 熔断器座 | RT18-32X | 2只 | |
| 8 | 熔断器 | 10A | 2只 | |
| 9 | 模数化插座 | 三芯 10A | 1只 | |
| 10 | 插头 | 三芯 10A | 1只 | |
| 11 | 中间继电器+底座 | DC24V 4N-J | 4套 | |
| 12 | 电源指示灯 | AC220V 红色 Φ22开孔 | 1只 | |
| 13 | 控制指示灯 | DC24V 红色 Φ16开孔 | 1只 | |
| 14 | 启动按钮 | DC24V 绿色 Φ22开孔 | 1只 | |
| 15 | 停止按钮 | DC24V 红色 Φ22开孔 | 1只 | |
| 16 | 急停按钮 | DC24V 红色 Φ22开孔 | 1只 | |
| 17 | 双层接线端子 | UKK-05 | 20片 |
